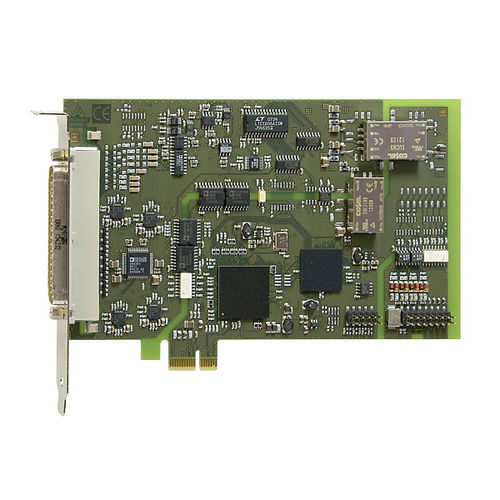

Scheda I/O analogica APCIe-3121

digitalePCI Expressdi corrente

La scheda I/O analogica PCI-Express APCIe-3121 dispone di 16 ingressi SE, 8 uscite analogiche a 16 bit e 8 I/O digitali. La scheda è particolarmente adatta per applicazioni nel controllo dei processi industriali, nella tecnologia di misura e nel monitoraggio, ad esempio per l'acquisizione di dati multicanale, per il controllo di processi chimici, per l'acquisizione di dati di sensori, per la misurazione della corrente ecc. in ambienti industriali difficili. Caratteristiche Ingressi analogici 16 ingressi single-ended / 8 ingressi differenziali risoluzione a 16 bit Velocità di trasmissione: 100 kHz Campi di ingresso: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opzione) liberamente programmabile via software per ogni canale Guadagno PGA x1, x2, x5, x10 liberamente programmabile via software per ogni canale PCI Express DMA per l'acquisizione di dati analogici Protezione da sovratensione Filtri di ingresso: 159 kHz Acquisizione analogica Un singolo canale, più canali, più canali tramite lista di scansione Acquisizione analogica automatica tramite timer ciclico Acquisizione tramite lista di scansione: fino a 16 voci con guadagno, canale, unipolare/bipolare Acquisizione attivata tramite software, timer, evento esterno Funzioni di trigger: Trigger software o trigger esterno: l'acquisizione analogica (singola o in sequenza) viene avviata attraverso la commutazione del segnale da 0 V a 24 V all'ingresso digitale 0. Interruzione: fine del canale singolo, fine del multicanale, fine dell'elenco di scansione
