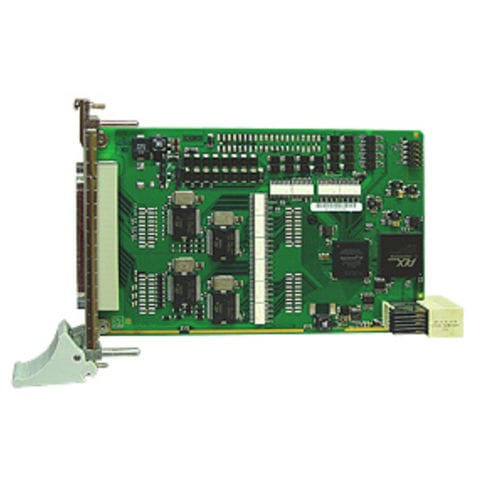

Scheda I/O digitale CPCIs-1532-12

serie16 ingressi digitali16 uscite digitali

La scheda CompactPCI Serial 32 I/O digitali CPCIs-1532-5V dispone di 16 ingressi digitali, 12 V, e 16 uscite digitali (11 - 36 V). 15 ingressi sono interrompibili. Il canale 0 può essere utilizzato come ingresso di un contatore a 16 bit (fino a 100 kHz). La scheda è destinata alla scheda I/O industriale, pertanto tutti gli ingressi sono filtrati e protetti contro l'inversione di tensione. La tensione nominale è di 12 V. Gli ingressi e le uscite sono isolati otticamente fino a 1000 V e protetti contro i transitori veloci, le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza. La scheda ha un intervallo di temperatura esteso da -40 °C a +85 °C. Caratteristiche Ingressi 16 ingressi isolati otticamente, 12 V, inclusi 15 ingressi interrompibili Il canale 0 può essere utilizzato come ingresso contatore a 16 bit (fino a 100 kHz) Protezione contro l'inversione di tensione Tensione nominale: 12 V Tutti gli ingressi sono filtrati Uscite 16 uscite isolate otticamente, da 11 a 36 V Corrente di uscita per canale 500 mA Corrente totale: 3 A tipico (con fusibile tramite resistenza PTC) Watchdog per il ripristino delle uscite a "0" All'accensione, reset delle uscite a "0" Limite di corrente: ~1,5 A per 8 canali (tramite PTC) Corrente di cortocircuito per uscita ~1,5 A tip Fusibile auto-ripristinante (fusibile elettronico) Protezione da sovratemperatura e sovratensione uscite di alimentazione a 24 V con diodi e filtri di protezione Alimentazione esterna a 24 V schermata e filtrata Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 7 V Timer / Contatore 2 timer (risoluzione a 12 bit) 1 timer può essere utilizzato come watchdog Caratteristiche di sicurezza Isolamento ottico 1000 V Distanza di scorrimento IEC 61010-1 Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza Linea di terra separata per ingressi e uscite Applicazioni
