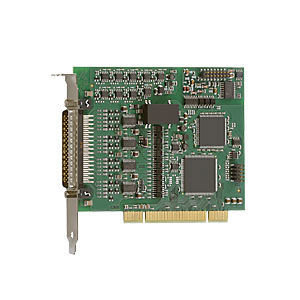

Scheda di acquisizione dati PCI APCI-3600

analogicadigitale

La scheda di misura del rumore e delle vibrazioni PCI APCI-3600 è stata sviluppata appositamente per i processi acustici nelle applicazioni di test in ambiente industriale. Dispone di 8 ingressi SE/diff. (+/-), a 24 bit, 8 sorgenti di corrente per il collegamento di sensori ICPTM, 8 ingressi digitali e 8 uscite digitali, a 24 V. 4 ingressi cronometro (RS485) consentono il conteggio parallelo dei giri. Gli 8 ingressi analogici SE/diff. (+/-) hanno 1 convertitore A/D per canale e consentono un campionamento simultaneo con una frequenza compresa tra 2 kHz e 200 kHz. È disponibile un filtro antialiasing per evitare errori di campionamento. Inoltre, la scheda è dotata di un guadagno programmabile via software da 1 a 10 e di un accoppiamento di ingresso per CA, CC e GND. Descrizione I processi acustici nel campo dei test non si limitano alla misurazione del rumore e delle vibrazioni. Per questo motivo, la scheda PCI multifunzionale APCI-3600 di ADDI -DATA svolge quasi tutte le attività di misura aggiuntive sulla base di un PC, grazie alle sue numerose funzioni aggiuntive. 4 ingressi di conteggio (fino a 1 MHz con profondità di 32 bit) per applicazioni che richiedono una determinazione esatta delle coordinate. Sorgente di corrente per sensori ICP Modalità sincrona (a cascata) di più APCI-3600 per master/trigger I/O digitale Modulo di memoria SDRAM che consente velocità di trasferimento fino a 24 MB/s. Per una rapida integrazione della scheda in macchine di prova speciali, la scheda viene fornita con driver ed esempi di programmazione. Specifiche tecniche Ingressi analogici (per tutte le versioni) Frequenza di campionamento configurabile tra 2 e 200 kHz Rapporto segnale/rumore > 105 dB Un convertitore A/D per canale: acquisizione simultanea su tutti gli ingressi analogici
