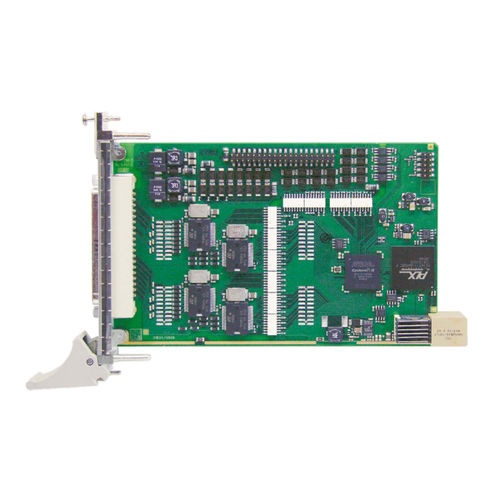

La scheda CompactPCI Serial 64 I/O digitale CPCIs-1564 dispone di 32 ingressi digitali, 24 V, e 32 uscite digitali, 24 V. 16 ingressi sono interrompibili. I canali 0-2 possono essere utilizzati come ingressi di contatori a 32 bit (fino a 500 kHz). La scheda è destinata alla scheda I/O industriale, pertanto tutti gli ingressi sono filtrati e protetti contro le tensioni inverse. Gli ingressi e le uscite sono isolati otticamente fino a 1000 V e protetti da transitori veloci, sovratensioni, scariche elettrostatiche e EMI ad alta frequenza. La scheda ha un intervallo di temperatura esteso da 40 °C a +85 °C.
Caratteristiche
Ingressi
32 ingressi otticamente isolati, 24 V, compresi 16 ingressi interrompibili
I canali 0-2 possono essere utilizzati come ingressi di contatori a 32 bit (fino a 500 kHz)
Protezione contro l'inversione di tensione
Tutti gli ingressi sono filtrati
Uscite
32 uscite isolate otticamente, da 11 a 36 V
Corrente di uscita per canale 500 mA
Corrente totale: 3 A tipico (con fusibile tramite resistenza PTC)
Watchdog per il ripristino delle uscite a "0"
All'accensione, reset delle uscite a "0"
Limite di corrente: ~1,5 A per 8 canali (tramite PTC)
Corrente di cortocircuito per uscita ~1,5 A tip
Fusibile auto-ripristinante (fusibile elettronico)
Protezione da sovratemperatura e sovratensione
uscite di alimentazione a 24 V con diodi e filtri di protezione
Alimentazione esterna a 24 V schermata e filtrata
Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 7 V
Timer / Watchdog / Contatore
2 timer (risoluzione 12 bit), di cui uno utilizzabile come watchdog
3 contatori (32 bit)
---
