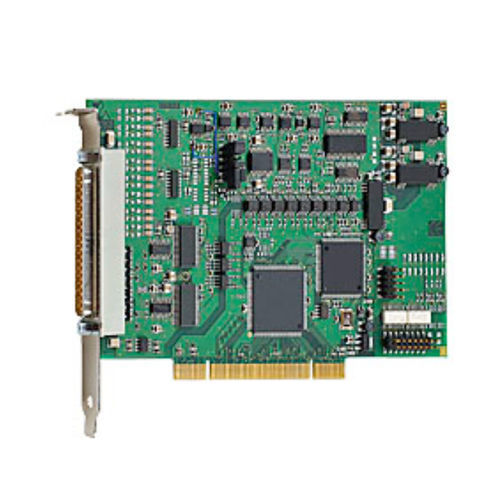

Scheda I/O digitale APCI-3120

analogicacon 4 uscite analogichea 8 I/O

La scheda I/O analogica PCI APCI-3120 dispone di 16 ingressi SE/8 differenziali, a 16 bit, 8/4 uscite analogiche, a 14 bit, e 8 I/O digitali, a 24 V. La scheda è particolarmente adatta per applicazioni nel settore del controllo dei processi industriali, della tecnologia di misura e del monitoraggio, ad esempio per l'acquisizione di dati multicanale, per il controllo di processi chimici, per l'acquisizione di dati di sensori ecc. È disponibile un timer, che può essere utilizzato come contatore di tempo ciclico o come watchdog. Caratteristiche Ingressi analogici risoluzione a 16 bit Isolamento ottico 500 V Velocità di trasmissione: 100 kHz Tensione di ingresso: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opzione) liberamente programmabile via software per ciascun canale Guadagno PGA x1, x2, x5, x10 liberamente programmabile via software per ogni canale PCI DMA per l'acquisizione di dati analogici Protezione da sovratensione Filtri di ingresso: 159 kHz Acquisizione analogica Un singolo canale, più canali, più canali tramite lista di scansione Acquisizione analogica automatica tramite timer ciclico Acquisizione tramite lista di scansione: fino a 16 voci con guadagno, canale, unipolare/bipolare Acquisizione attivata tramite software, timer, evento esterno Funzioni di trigger: Trigger software o trigger esterno: l'acquisizione analogica (singola o in sequenza) viene avviata attraverso la commutazione del segnale da 0 V a 24 V all'ingresso digitale 0. Interruzione: fine del canale singolo, fine del multicanale, fine dell'elenco di scansione
