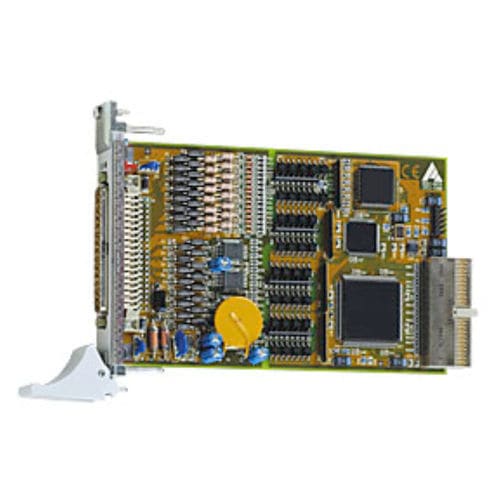

La scheda CompactPCI 32 I/O digitali CPCI-1500 dispone di 16 ingressi digitali, 24 V, e 16 uscite digitali, 24 V. 14 ingressi sono interrompibili. La scheda è particolarmente adatta per applicazioni come il controllo I/O, il monitoraggio ON/OFF di motori, luci, ecc. in ambienti industriali difficili.
Descrizione
Caratteristiche
Può essere inserito in sistemi PXI, con funzionalità limitate
3 timer programmabili via software
Connettore e software compatibili con le schede di I/O digitali APCI-1500/PA 1500
Programma di monitoraggio per testare e impostare le funzioni della scheda
Protezione contro l'inversione di tensione
Tutti gli ingressi sono filtrati
Corrente di uscita per canale 500 mA
Watchdog programmabile con timer per resettare le uscite a "0"
Segnalazione diagnostica attraverso il registro di stato in caso di cortocircuiti, sovratemperatura, caduta di tensione o watchdog
Interruzione attivata tramite watchdog, timer, errore
All'accensione, le uscite vengono resettate a "0"
Corrente di cortocircuito per 16 uscite ~ 3 A tip
Corrente di cortocircuito per uscita ~1,5 A tip.
Fusibile auto-ripristinante (fusibile elettronico)
Protezione da sovratemperatura e sovratensione
uscite di alimentazione a 24 V con diodi di protezione e filtri
Alimentazione esterna a 24 V schermata e filtrata
Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 7 V
Watchdog programmabile per il reset delle uscite in caso di errore
---
