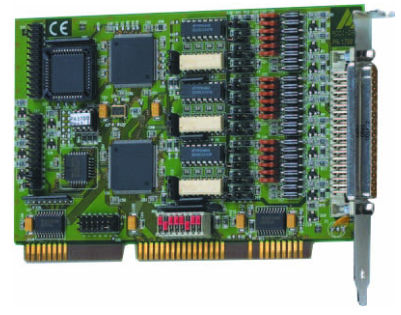

Scheda di ingressi digitale PA-1700-2

TTLa 16 I/Odi sicurezza

La PA-1700-2 è una scheda per il conteggio rapido degli impulsi progettata appositamente per l'uso in ambiente industriale. La scheda è destinata al collegamento diretto di 3 o 6 encoder incrementali. È dotata di ingressi per il controllo degli assi (segnale di riferimento, ingresso stroboscopico, segnale di errore). I canali di ingresso sono protetti da diodi transil e filtro EMI. La scheda può essere programmata con risoluzione singola, doppia, quadrupla o in modalità diretta. In modalità diretta e quando si misura l'ampiezza dell'impulso, è possibile elaborare direttamente frequenze fino a 100 MHz. La scheda riconosce automaticamente la direzione degli encoder incrementali. 3 timer consentono la generazione di interrupt. Caratteristiche Acquisizione di encoder incrementali Misura della frequenza Misura dell'ampiezza dell'impulso Collegamento di 3 o 6 encoder incrementali Configurazioni possibili: 3 canali, profondità di conteggio a 32 bit, diff. o TTL sul connettore frontale/6 canali, profondità di conteggio a 16 bit, diff. o TTL suddivisi in 3 canali sul connettore frontale e 3 sul connettore per cavo a nastro Riconoscimento automatico della direzione Modalità con risoluzione singola, doppia o quadrupla Misura di frequenza 10 MHz in modalità diretta, 2,5 MHz in modalità quadrupla 3 ingressi "reference" per la logica di riferimento 3 ingressi "error" per segnali di errore, ingressi stroboscopici esterni Reset software o hardware 3 timer a 16 bit (82C54): Generazione di interrupt, strobe dei contatori con intervalli definiti dal timer, frequenza di riferimento programmabile per la misura della frequenza e dell'ampiezza dell'impulso Interruzione con il timer o tramite strobo esterno dei contatori 3 x 8 I/O TTL Indirizzamento tramite DIP switch a qualsiasi indirizzo dello spazio I/O Scheda AT con accesso a 16 bit Caratteristiche di sicurezza
