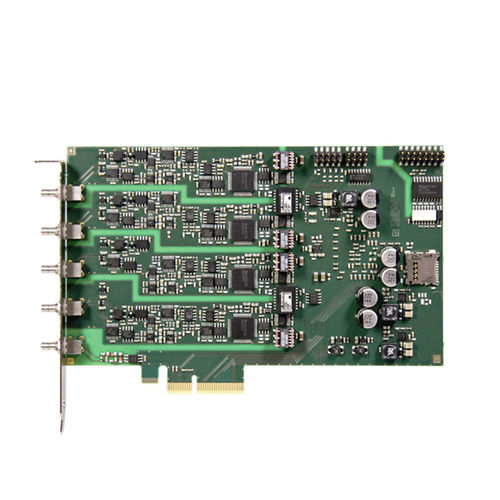

Scheda di acquisizione dati PCI Express APCIe-3660

analogicadigitale

La scheda di misura analogica e delle vibrazioni PCI-Express APCIe-3660-4 dispone di 4 ingressi SE/diff. (+/-) con una frequenza di campionamento fino a 4 MHz per l'acquisizione simultanea e 4 I/O digitali, 24 V. Sono disponibili 4 sorgenti di corrente per il collegamento diretto di sensori ICP™ (circuito integrato piezoelettrico). La scheda è particolarmente adatta per la misura di rumore e vibrazioni in ambienti industriali difficili Caratteristiche Intervallo di temperatura operativa esteso: da -20 °C a +85 °C Ingressi analogici 4 ingressi SE o diff. (+/-) (tramite connettore SMB) 1 convertitore A/D per canale: Acquisizione simultanea di tutti gli ingressi analogici Frequenza di campionamento: 125 kHz, 250 kHz, 500 kHz, 1 MHz, 2 MHz, 4 MHz Campo di ingresso: ± 10 V, ± 1 V Accoppiamento: AC, DC, GND (programmabile per ogni canale) Protezione da sovratensione Isolamento ottico tra i canali analogici e dal PC (1000 V) Filtri anti-aliasing come filtri digitali integrati, frequenza di taglio variabile in base alla frequenza di campionamento, regolazione automatica alla frequenza di Nyquist Filtri analogici con frequenza di taglio fissa (3 MHz) 1 sorgente di corrente per canale per l'alimentazione del sensore IEPE (da 4 mA a 26 V) ingresso trigger 24 V (tramite connettore SMB) Modalità di ingresso Modalità semplice: Legge un singolo valore analogico Modalità ciclica (auto stop): Avvia l'acquisizione analogica tramite software, arresta l'acquisizione quando viene raggiunto il numero di valori configurato, i valori analogici sono disponibili nel buffer del software Modalità ciclica (ring buffer): Avvio dell'acquisizione analogica tramite software, acquisizione continua fino all'arresto del software, i valori analogici sono disponibili nel buffer del software
