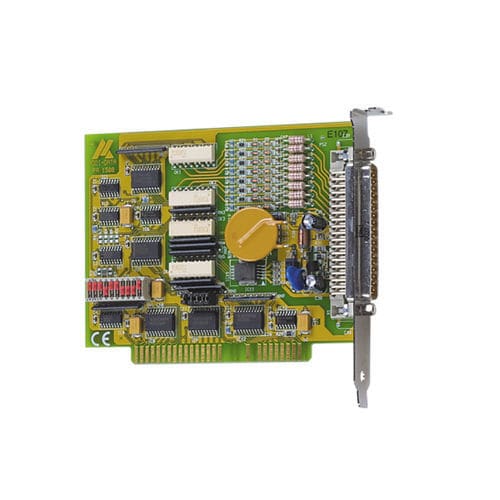

Scheda di acquisizione dati ISA PA-1508

digitaledi controllo

La scheda ISA PA-1508 a 16 ingressi/uscite digitali dispone di 8 ingressi digitali a 24 V e 8 uscite digitali a 24 V. Tutti gli ingressi sono optoisolati. Viene utilizzata per il controllo di I/O industriali, per banchi di prova automatici, come interfaccia per relè elettromagnetici, per il monitoraggio dello stato (accensione/spegnimento) di motori, lampade, ecc. o per l'attivazione di allarmi in un ambiente industriale difficile e dispone di una serie di dispositivi di sicurezza. È incluso un CD-ROM contenente i driver per Windows ed esempi di programmazione. Descrizione del prodotto Caratteristiche 8 ingressi digitali, 24 V, isolati 2 linee di connessione per ingresso Acquisizione in parallelo di segnali digitali a 24 V Ogni canale di ingresso ha la propria linea di terra 8 uscite digitali, 24 V, isolate Ogni canale di uscita può essere attivato indipendentemente dagli altri I canali di uscita sono a corrente limitata e adatti a carichi con elevate correnti induttive 2 uscite diagnostiche generano un livello BASSO in caso di sovratemperatura Watchdog: attivabile via software, leggibile Dopo l'accensione, le uscite vengono resettate a "0" Indirizzamento tramite interruttori DIP Caratteristiche di sicurezza Isolamento ottico 1000 V Supervisione della tensione Distanza di scorrimento IEC 61010-1 (VDE411-1) Sicurezza per gli ingressi: protezione contro l'inversione di tensione, filtri LC Sicurezza per le uscite: Protezione da sovratemperatura: Logica di spegnimento a circa 125-140 °C, corrente di cortocircuito a 1,5 A, logica di spegnimento quando la tensione di alimentazione esterna scende sotto i 5 V. Caratteristiche di sicurezza per la tensione di alimentazione esterna: protezione da sovraccarico: fusibile auto-ripristinante (fusibile elettronico), protezione da sovratensione tramite varistori e diodi transorb, schermati tramite filtri LC EMC testato secondo la direttiva 89/336/CEE (certificazione CE)
