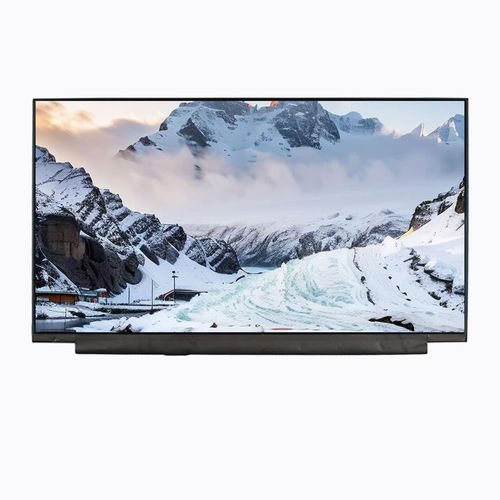

Modulo di visualizzazione TFT LCD YX21520376811FA-LP8

IPSa colori1920 x 1080

Panoramica del prodotto
Il YX21520376811FA-LP8 di Yousee è un modulo display LCD TFT IPS da 21,5 pollici con risoluzione 1920×1080 (Full HD) e interfaccia LVDS. Progettato per monitor industriali, pannelli HMI, piattaforme embedded e apparecchiature di visualizzazione professionali che richiedono ampi angoli di visione, affidabilità nel tempo e trasmissione del segnale robusta.

Caratteristiche principali

• 21,5" Full HD (1920×1080) IPS TFT-LCD, trasmissivo
• All-O'Clock (ampi angoli di visione con uniformità di luminosità e colore)
• Interfaccia LVDS per trasmissione del segnale affidabile e migliore immunità alle interferenze in contesti industriali
• Retroilluminazione LED bianca
• Modalità di visualizzazione Normally Black; disposizione dei pixel a strisce verticali RGB

Specifiche di base (tabella)
Dimensione display: 21,5 pollici
Tipo LCD: IPS TFT-LCD, trasmissivo
Modalità di visualizzazione: Normally Black
Risoluzione: 1920 (RGB) × 1080
Area attiva: 476.06 × 267.79 mm
Dimensioni esterne: 495.60 × 292.20 × 11.50 mm
Pitch pixel: 0.24825 × 0.24825 mm
Disposizione pixel: strisce verticali RGB
Direzione di visione: All-O'Clock (IPS)
Interfaccia: LVDS
Retroilluminazione: LED bianca

Caratteristiche ottiche (tabella)
Risoluzione (tip.): 1920 × 1080
Rapporto di contrasto (tip.): 1000 : 1
Gamut colore (tip.): 72% NTSC
Luminosità (tip.): 250 cd/m²
Uniformità di luminosità (tip.): 80%
Angolo di visione (CR ≥ 10): 85° / 85° / 85° / 85°
Tempo di risposta (tip.): 30 ms

Condizioni operative (tabella)
Temperatura operativa: 0°C ~ +50°C
Temperatura di stoccaggio: -20°C ~ +60°C

Disegno meccanico
Dimensioni esterne e disegno meccanico forniti per riferimento di integrazione e montaggio: esterno 495.60 × 292.20 × 11.50 mm; area attiva 476.06 × 267.79 mm.

Note applicative

• Progettato per monitor industriali, HMI, piattaforme embedded e apparecchiature di visualizzazione professionali.
• L'interfaccia LVDS è consigliata in ambienti industriali elettricamente rumorosi per la sua robustezza e resistenza alle interferenze elettromagnetiche.
• La tecnologia IPS garantisce contrasto stabile e colori accurati su ampi angoli di visione — adatta a pannelli operatore e sale controllo.

Specifiche tecniche

• Modello: YX21520376811FA-LP8
• Marca: Yousee
• Dimensione display: 21,5 pollici
• Risoluzione: 1920 (RGB) × 1080 (Full HD)
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Modalità di visualizzazione: Normally Black
• Direzione di visione: All-O'Clock (IPS)
• Interfaccia: LVDS
• Area attiva: 476.06 × 267.79 mm
• Dimensioni esterne: 495.60 × 292.20 × 11.50 mm
• Pitch pixel: 0.24825 × 0.24825 mm
• Disposizione pixel: strisce verticali RGB
• Retroilluminazione: LED bianca
• Rapporto di contrasto: 1000 : 1 (tip.)
• Gamut colore: 72% NTSC (tip.)
• Luminosità: 250 cd/m² (tip.)
• Uniformità di luminosità: 80% (tip.)
• Angolo di visione (CR ≥ 10): 85° / 85° / 85° / 85°
• Tempo di risposta: 30 ms (tip.)
• Temperatura operativa: 0°C ~ +50°C
• Temperatura di stoccaggio: -20°C ~ +60°C
