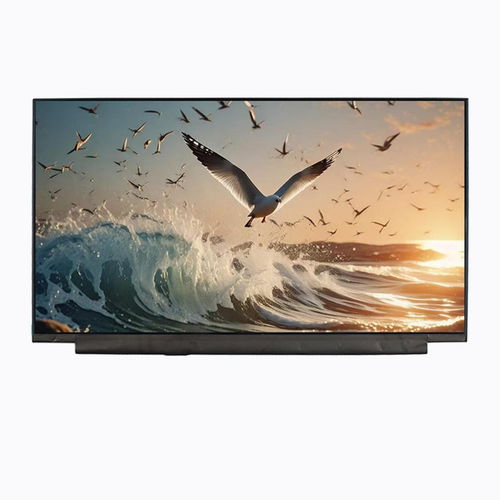

Modulo di visualizzazione TFT LCD YX173FHM-N4F

IPSa colori1920 x 1080

Panoramica
Il Yousee YX173FHM-N4F è un modulo display TFT-LCD da 17,3 pollici Full HD (1920×1080) con interfaccia eDP, progettato per monitor industriali, sistemi di display embedded, apparecchiature medicali e applicazioni professionali che richiedono grande diagonale, alta risoluzione e stabilità a lungo termine. La risoluzione FHD e l'area attiva da 17,3" garantiscono dettagli d'immagine nitidi e testo ben definito. La modalità Normally Black offre contrasto bilanciato e maggiore profondità di immagine per ambienti professionali. L'interfaccia eDP assicura trasmissione del segnale ad alta velocità e affidabilità, mentre la struttura meccanica robusta supporta l'integrazione in enclosure industriali e assemblaggi display custom.

Specifiche di base
Item : Specification
Display Size : 17.3 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally Black
Resolution : 1920 (RGB) × 1080
Active Area : 381.89 × 214.81 mm
Outline Dimensions : 398.40 × 232.80 × 6.50 mm
Pixel Pitch : 0.1989 × 0.1989 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : All-O’Clock (IPS)
Interface : eDP
Backlight : White LED

Disegno meccanico
Il disegno meccanico e le dimensioni d'ingombro sono forniti come riferimento per integrazione e montaggio, facilitando la progettazione dell'enclosure e l'integrazione del pannello.

Caratteristiche ottiche
Parametro : Tipico
Resolution : 1920 × 1080
Contrast Ratio : 1000 : 1
Color Gamut : 72% NTSC
Luminance : 300 cd/m²
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 85° / 85° / 85° / 85°
Response Time : 30 ms

Condizioni operative
Item : Range
Operating Temperature : 0°C ~ +50°C
Storage Temperature : -20°C ~ +60°C

Caratteristiche / specifiche tecniche

• Model: YX173FHM-N4F
• Display size: 17.3 inch
• Native resolution: 1920 × 1080 (FHD)
• Panel type: TFT-LCD, transmissive, Normally Black
• Viewing: IPS / All-O'Clock
• Interface: eDP
• Active area: 381.89 × 214.81 mm
• Outline dimensions: 398.40 × 232.80 × 6.50 mm
• Pixel pitch & arrangement: 0.1989 × 0.1989 mm, RGB vertical stripe
• Backlight: White LED
• Typical luminance: 300 cd/m²; uniformity: 80%
• Contrast ratio: 1000:1; color gamut: 72% NTSC
• Viewing angles: 85°/85°/85°/85° (CR ≥ 10)
• Response time: 30 ms
• Operating temp: 0°C to +50°C; Storage temp: -20°C to +60°C
