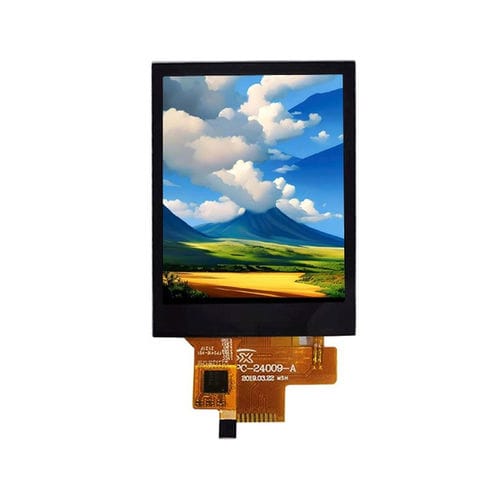

Modulo di visualizzazione TFT LCD YX24009A

IPSa colori240 x 320

Panoramica del prodotto
Il YX24009A è un modulo LCD TFT IPS trasmissivo da 2,4 pollici con risoluzione 240×320, ampi angoli di visione e resa cromatica stabile. È pilotato dal driver ST7789V e utilizza un'interfaccia SPI per una integrazione semplice con piattaforme MCU e sistemi embedded. Il modulo è adatto per HMI, dispositivi portatili, strumenti portatili, apparecchiature medicali, controller industriali e terminali smart.

Specifiche principali

• Modello: YX24009A
• Marca: Yousee
• Dimensione display: 2,4 pollici (Area attiva: 36,72 × 48,96 mm)
• Risoluzione: 240 (RGB) × 320
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Driver IC: ST7789V
• Interfaccia: SPI
• Dimensioni esterne: 42,72 × 60,26 × 2,45 mm
• Pitch pixel: 0,153 × 0,153 mm
• Retroilluminazione: 4 × LED bianchi
• Tensione ingresso LCM: 2,8 ±0,1 V

Caratteristiche ottiche

• Rapporto di contrasto: 800:1
• Gamut colore: 70%
• Luminanza: 250 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta: 16 ms

Meccanica e ambiente

• Dimensioni: 42,72 × 60,26 × 2,45 mm
• Area attiva: 36,72 × 48,96 mm
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)

Applicazioni

• Interfacce uomo‑macchina (HMI) e dispositivi portatili
• Strumenti portatili
• Dispositivi medicali
• Controller industriali
• Terminali smart
