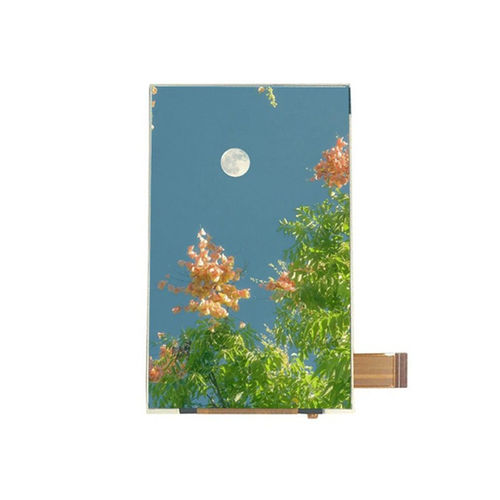

Modulo di visualizzazione TFT LCD YX39710B

IPStouch screena colori

Panoramica del prodotto
Il Yousee YX39710B è un modulo display TFT LCD IPS da 3,97 pollici con risoluzione 480×800 (WVGA) e interfaccia MIPI DSI a 2 corsie. Progettato per HMI industriali, dispositivi medicali, terminali smart e piattaforme embedded Linux/Android, garantisce ampi angoli di visione, resa cromatica stabile e profilo sottile adatto a dispositivi compatti.

Caratteristiche principali

• Dimensione display: 3,97 pollici
• Risoluzione: 480 (RGB) × 800 (WVGA)
• Tipo di pannello: IPS TFT-LCD, trasmissivo
• Interfaccia: 2 corsie MIPI DSI
• Driver IC: ILI9806E
• Visione: angolo di visuale All-O'Clock ampio (IPS)
• Spessore profilo: 2,20 mm
• Alta densità di pixel; compatibile touchscreen

Specifiche di base (tabella)
Dimensione display: 3,97 pollici
Tipo LCD: IPS TFT-LCD, Trasmissivo
Risoluzione: 480 (RGB) × 800
Area attiva: 51,84 × 86,40 mm
Dimensioni esterne: 57,14 × 96,85 × 2,20 mm
Pitch pixel: 0,108 × 0,108 mm
Direzione di visione: All-O’Clock
Driver IC: ILI9806E
Interfaccia: 2 corsie MIPI DSI

Caratteristiche ottiche (tabella)
Risoluzione (tip.): 480 × 800
Contrasto (tip.): 800 : 1
Gamut colori (tip.): 60%
Luminanza (tip.): 350 cd/m²
Uniformità luminanza (tip.): 80%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta (tip.): 25 ms

Condizioni operative (tabella)
Temperatura operativa: -20°C a +70°C
Temperatura di immagazzinamento: -30°C a +80°C
Umidità: ≤ 90% RH (60°C)

Applicazioni

• HMI industriali
• Dispositivi medicali
• Terminali intelligenti
• Piattaforme embedded Linux o Android

Specifiche tecniche

• Modello: YX39710B
• Dimensione display: 3,97 pollici
• Risoluzione: 480×800 (RGB)
• Pannello: IPS TFT, trasmissivo
• Interfaccia: 2 corsie MIPI DSI
• Driver IC: ILI9806E
• Area attiva: 51,84 × 86,40 mm
• Dimensioni esterne: 57,14 × 96,85 × 2,20 mm
• Pitch pixel: 0,108 × 0,108 mm
• Luminanza tipica: 350 cd/m²
• Contrasto: 800:1
• Visione: angolo di visuale All-O'Clock ampio (IPS)
• Temperatura operativa: -20°C a +70°C
• Temperatura di immagazzinamento: -30°C a +80°C
• Umidità: ≤ 90% RH (60°C)
