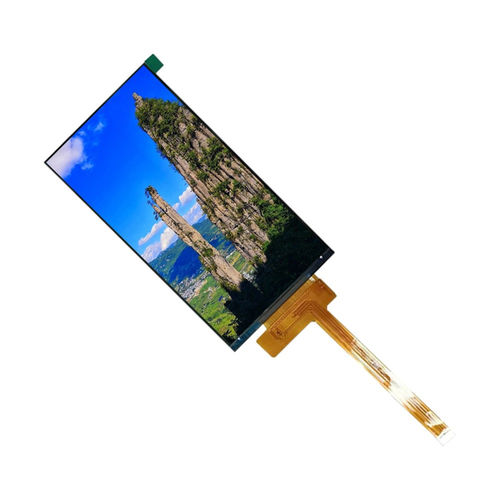

Modulo di visualizzazione TFT LCD YX55027A

IPSa colori480 x 960

Panoramica
Il YX55027A è un modulo display IPS TFT-LCD da 5,45 pollici con risoluzione 480×960 in orientamento verticale, progettato per terminali portatili, dispositivi smart, strumenti portatili e sistemi display embedded. La tecnologia IPS e l'angolo di visione All-O'Clock garantiscono riproduzione cromatica omogenea e buona leggibilità da tutte le direzioni. L'interfaccia MIPI DSI supporta trasferimenti dati ad alta velocità per grafiche fluide e interfacce utente reattive.

Caratteristiche principali

• Dimensione display: 5,45 pollici
• Risoluzione: 480 (RGB) × 960
• Tipo LCD: IPS TFT-LCD, Trasmissivo
• Direzione di visione: All-O'Clock (ampio angolo di visione)
• Driver IC: ST7701S
• Interfaccia: MIPI DSI

Specifiche di base (tabella)
Dimensione display: 5,45 pollici
Tipo LCD: IPS TFT-LCD, Trasmissivo
Risoluzione: 480 (RGB) × 960
Area attiva: 61,92 × 123,84 mm
Dimensioni esterne: 64,32 × 130,09 × 2,25 mm
Pitch pixel: 0,129 × 0,129 mm
Direzione di visione: All-O'Clock
Driver IC: ST7701S
Interfaccia: MIPI DSI

Caratteristiche ottiche (tabella)
Risoluzione: 480 × 960
Rapporto di contrasto: 800 : 1
Gamut colore: 60%
Luminanza: 350 cd/m²
Uniformità luminanza: 80%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 25 ms

Condizioni operative (tabella)
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Disegno meccanico
Dimensioni esterne: 64,32 × 130,09 × 2,25 mm (disegno meccanico disponibile nella pagina prodotto)

Applicazioni

• Terminali portatili
• Dispositivi smart
• Strumenti portatili
• Sistemi display embedded

Specifiche tecniche

• Modello: YX55027A
• Dimensione display: 5,45 pollici
• Risoluzione: 480 (RGB) × 960
• Area attiva: 61,92 × 123,84 mm
• Dimensioni esterne: 64,32 × 130,09 × 2,25 mm
• Pitch pixel: 0,129 × 0,129 mm
• Tipo LCD: IPS TFT-LCD, Trasmissivo
• Direzione di visione: All-O'Clock
• Driver IC: ST7701S
• Interfaccia: MIPI DSI
• Rapporto di contrasto: 800 : 1
• Gamut colore: 60%
• Luminanza: 350 cd/m²
• Uniformità luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% UR (60°C)
