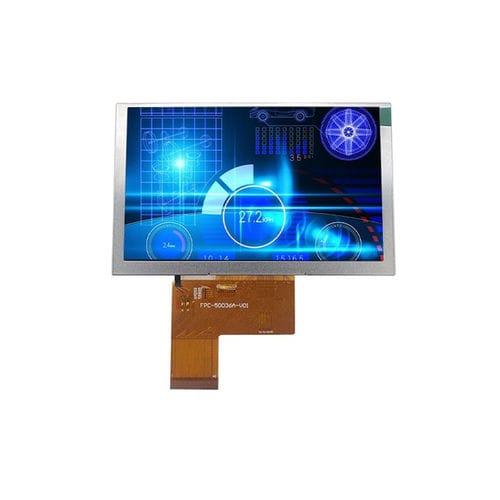

Modulo di visualizzazione TFT LCD YX50036A

IPSa colori800 x 480

Panoramica
Il YX50036A di Yousee è un modulo display IPS TFT da 5,0 pollici con risoluzione 800×480 (WVGA) e interfaccia RGB a 24 bit. Progettato per pannelli di controllo industriali, sistemi HMI embedded e apparecchiature professionali, il pannello IPS con angolo di visione All-O'Clock garantisce resa cromatica uniforme, contrasto stabile e buona visibilità da diverse direzioni. Il driver ST7262A assicura un’elaborazione affidabile del segnale RGB e prestazioni stabili in funzionamento continuativo. Il formato WVGA compatto bilancia dimensioni dello schermo, nitidezza e compatibilità di sistema per applicazioni di automazione e dispositivi embedded.

Specifiche di base

• Modello: YX50036A
• Dimensione display: 5,0 pollici
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Risoluzione: 800 (RGB) × 480 (WVGA)
• Area attiva: 108,0 × 64,8 mm
• Dimensioni esterne: 120,7 × 75,8 × 3,0 mm
• Pitch pixel: 0,135 × 0,135 mm
• Interfaccia: RGB 24 bit
• Driver IC: ST7262A
• Direzione di visione: All-O'Clock (IPS)

Caratteristiche ottiche

• Risoluzione (tip.): 800 × 480
• Rapporto di contrasto (tip.): 600:1
• Gamut colore (tip.): 60%
• Luminanza (tip.): 300 cd/m²
• Uniformità di luminanza (tip.): 80%
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta (tip.): 25 ms

Condizioni operative

• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% RH (60°C)

Applicazioni previste

• Pannelli di controllo industriali
• Sistemi HMI embedded
• Terminali di automazione
• Strumenti portatili e apparecchiature professionali

Specifiche tecniche

• Driver IC: ST7262A
• Pitch pixel: 0,135 × 0,135 mm
• Area attiva: 108,0 × 64,8 mm
• Dimensioni: 120,7 × 75,8 × 3,0 mm
• Rapporto di contrasto: 600:1
• Luminanza: 300 cd/m² (tip.)
• Gamut colore: 60%
• Tempo di risposta: 25 ms
• Interfaccia: RGB 24 bit
