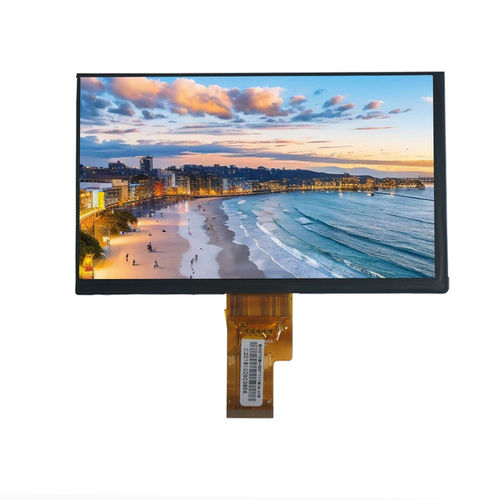

Modulo di visualizzazione TFT LCD YX07022542716HB
IPSTNtouch screen

Modulo di visualizzazione TFT LCD - YX07022542716HB - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / touch screen
Modulo di visualizzazione TFT LCD - YX07022542716HB - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / touch screen
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Shenzhen Yousee Technology Co., Ltd.

Caratteristiche

Tipo di schermo
TFT LCD, IPS, TN, touch screen
Tipo
a colori
Formato
800 x 480, 1024 x 600
Dimensioni dello schermo
7"
Applicazioni
industriali, per apparecchiature mediche, per ambienti aggressivi, per quadri di comando, per encoder, di accoppiamento, di controllo, per strumentazione, per contatori di gas, per informazione, HMI, per il trasporto, medici, per misurazione di corrente, di sicurezza, di potenza, ora data temperatura, per telecomandi, per la logistica, per misurazione di livello vasche, per misurazione di CO2, per misurazione della tensione, per stazioni di ricarica per veicoli elettrici
Interfaccia
RGB, MIPI, LVDS, HDMI, QSPI
Struttura
compatti, Raspberry Pi, con tecnologia COF (chip-on-film)
Configurazione/montaggio
da esterno, da interno
Tipo di protezione
IP65, robusti
Altre caratteristiche
a forte contrasto, grandangolari, su misura, economici, elettronici, ad alta luminosità, leggibili al sole, alta frequenza di aggiornamento, con retroilluminazione LED, programmabili
Lunghezza

164,9 mm
(6,492 in)

Larghezza

100 mm
(3,937 in)

Spessore

2,8 mm
(0,11 in)

Temperatura di utilizzo

Max.: 70 °C
(158 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Panoramica del prodotto
Lo YX07022542716HB è un modulo display IPS TFT-LCD da 7,0 pollici con risoluzione 1024×600 (WSVGA) e interfaccia LVDS, sviluppato per sistemi di controllo industriale, pannelli HMI, dispositivi embedded e applicazioni professionali di visualizzazione. Grazie alla tecnologia IPS e all'angolo di visione All-O'Clock, il display garantisce prestazioni cromatiche coerenti, contrasto stabile e buona leggibilità da tutte le direzioni. L'interfaccia LVDS assicura trasmissione del segnale stabile e alta immunità ai disturbi, adatta all'uso prolungato in ambienti industriali ed embedded. Il formato standard da 7 pollici facilita l'integrazione meccanica nei progetti esistenti.

Caratteristiche principali
  • Dimensione display: 7,0 pollici
  • Risoluzione: 1024 (RGB) × 600 (WSVGA)
  • IPS TFT-LCD, tipo trasmissivo per ampi angoli di visione e colore stabile
  • Direzione di visione All-O'Clock (visione ampia)
  • Modalità di visualizzazione: Normally Black
  • Interfaccia LVDS per trasmissione segnale stabile e immunità al rumore
  • Retroilluminazione a LED bianco
  • Progettato per HMI industriali, sistemi embedded e display professionali

Specifiche di base
Dimensione display: 7,0 pollici
Tipo LCD: IPS TFT-LCD, trasmissivo
Modalità display: Normally Black
Risoluzione: 1024 (RGB) × 600
Area attiva: 154,21 × 85,92 mm
Dimensioni esterne: 164,9 × 100,0 × 2,8 mm
Pixel pitch: 0,1926 × 0,1926 mm
Direzione di visione: All-O'Clock (IPS)
Interfaccia: LVDS
Retroilluminazione: LED bianco

Disegno meccanico
Disegni meccanici e immagini delle dimensioni sono forniti per riferimento di integrazione e montaggio (immagini dimensionali disponibili sulla pagina prodotto).

Caratteristiche ottiche
Risoluzione: 1024 × 600
Rapporto di contrasto: 800 : 1
Gamut colore: 60%
Luminanza: 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 25 ms

Condizioni di funzionamento
Temperatura di esercizio: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Varianti disponibili
  • YX07022542716HB (base)
  • YX07022542716HBCT2 (variante)
  • YX07022542716HBRT (variante)

Specifiche tecniche
  • Famiglia modello: serie YX0702
  • Dimensione schermo: 7,0 pollici
  • Risoluzione: 1024×600 (WSVGA)
  • Tipo pannello: IPS TFT-LCD (trasmissivo)
  • Interfaccia: LVDS
  • Retroilluminazione: LED bianco
  • Area attiva: 154,21 × 85,92 mm
  • Dimensioni esterne: 164,9 × 100,0 × 2,8 mm
  • Pixel pitch: 0,1926 × 0,1926 mm
  • Direzione di visione: All-O'Clock
  • Rapporto di contrasto: 800:1
  • Luminanza: 300 cd/m²
  • Tempo di risposta: 25 ms
  • Temperatura di esercizio: -20°C a +70°C
  • Temperatura di stoccaggio: -30°C a +80°C
  • Umidità: ≤ 90% UR (60°C)
