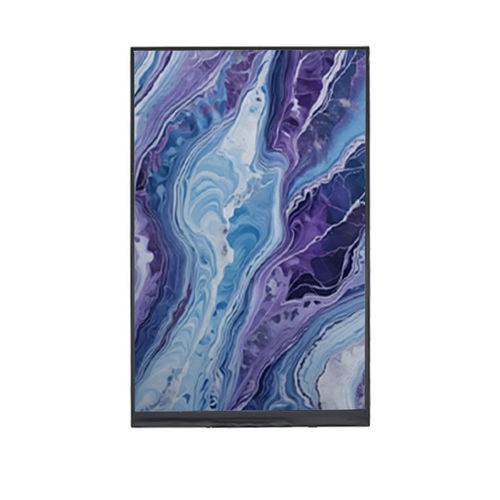

Modulo di visualizzazione TFT LCD YX08025252481HB

IPSa colori800 x 1280

Panoramica del prodotto
Il YX08025252481HB è un modulo display TFT-LCD IPS da 8,0 pollici con risoluzione 800 × 1280 e interfaccia MIPI DSI, progettato per pannelli di controllo industriali, apparecchiature medicali, terminali portatili e applicazioni HMI embedded che richiedono schermi di grande formato e ampio angolo di visione.
Il pannello IPS assicura luminosità uniforme, riproduzione cromatica accurata e visione All-O'Clock, rendendo affidabili i display rivolti all'operatore e le interfacce ricche di informazioni.
L'interfaccia MIPI DSI supporta trasmissione dati ad alta velocità e integrazione di sistema compatta per semplificare il cablaggio nei progetti embedded moderni.

Specifiche di base
Dimensione display: 8,0 pollici
Tipo LCD: IPS TFT-LCD, trasmissivo
Modalità di visualizzazione: Normally Black
Risoluzione: 800 (RGB) × 1280
Area attiva: 107,64 × 172,22 mm
Dimensioni esterne: 114,70 × 184,10 × 3,10 mm
Pixel pitch: 0,13455 × 0,13455 mm
Disposizione dei pixel: Striscia verticale RGB
Direzione di visione: All-O'Clock (IPS)
Interfaccia: MIPI DSI
Retroilluminazione: LED bianco

Caratteristiche ottiche
Risoluzione: 800 × 1280
Rapporto di contrasto: 800 : 1
Luminanza: 500 cd/m²
Uniformità di luminanza: 80 %
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 25 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Disegno meccanico
Le dimensioni esterne e il disegno meccanico sono forniti come riferimento per l'integrazione (114,70 × 184,10 × 3,10 mm).

Specifiche tecniche

• Modello: YX08025252481HB
• Marca: Yousee
• Dimensione display: 8,0 pollici
• Risoluzione: 800 × 1280 (RGB)
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Modalità di visualizzazione: Normally Black
• Area attiva: 107,64 × 172,22 mm
• Dimensioni esterne: 114,70 × 184,10 × 3,10 mm
• Pixel pitch: 0,13455 × 0,13455 mm
• Disposizione dei pixel: Striscia verticale RGB
• Direzione di visione: All-O'Clock (IPS)
• Interfaccia: MIPI DSI
• Retroilluminazione: LED bianco
• Rapporto di contrasto: 800 : 1
• Luminanza: 500 cd/m²
• Uniformità di luminanza: 80 %
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% UR (60°C)
