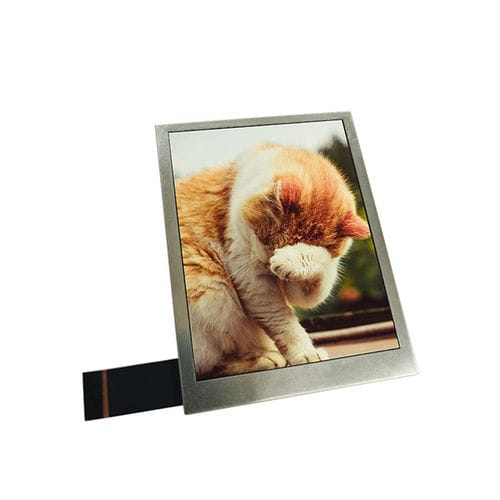

Modulo di visualizzazione TFT LCD YX35031A

IPSa colorigrafico

Panoramica
Il YX35031A di Yousee è un modulo display TFT-LCD a-Si da 3,5 pollici con risoluzione 480×640 RGB, che supporta ingresso video RGB a 18 bit e controllo SPI. Progettato per HMI industriali, dispositivi medicali, terminali intelligenti e piattaforme embedded, offre elevata densità di pixel e ampio angolo di visione All-O'Clock IPS per testi nitidi e grafica dettagliata da qualsiasi direzione. Con il driver HX8363A, il modulo consente video RGB ad alta velocità e controllo SPI per un'integrazione flessibile; è adatto a interfacce in stile Android, sistemi Linux e UI embedded professionali che richiedono maggiore risoluzione verticale rispetto ai pannelli QVGA/WQVGA.

Specifiche di base
Dimensione schermo: 3,5 pollici
Tipo LCD: a-Si TFT-LCD, trasmissivo
Risoluzione: 480 (RGB) × 640
Area attiva: 53,28 × 71,04 mm
Dimensioni esterne: 64,00 × 85,00 × 3,00 mm
Pixel Pitch: 0,111 × 0,111 mm
Direzione di visione: IPS (All-O'Clock)
Driver IC: HX8363A
Interfaccia: RGB 18 bit + SPI

Caratteristiche ottiche
Risoluzione: 480 × 640
Rapporto di contrasto: 500 : 1
Gamut colore: 50% NTSC
Luminanza: 300 cd/m²
Uniformità della luminanza: 75%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 25 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% RH (60°C)

Specifiche tecniche

• Modello: YX35031A
• Dimensione schermo: 3,5 pollici
• Risoluzione: 480×640 (RGB)
• Interfaccia: RGB 18 bit + SPI (interfaccia duale)
• Driver IC: HX8363A
• Tipo LCD: a-Si TFT-LCD, trasmissivo
• Direzione di visione: IPS (ampio angolo All-O'Clock)
• Area attiva: 53,28 × 71,04 mm
• Dimensioni esterne: 64,00 × 85,00 × 3,00 mm
• Pixel Pitch: 0,111 × 0,111 mm
• Luminanza: 300 cd/m²
• Rapporto di contrasto: 500 : 1
• Gamut colore: 50% NTSC
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% RH (60°C)
