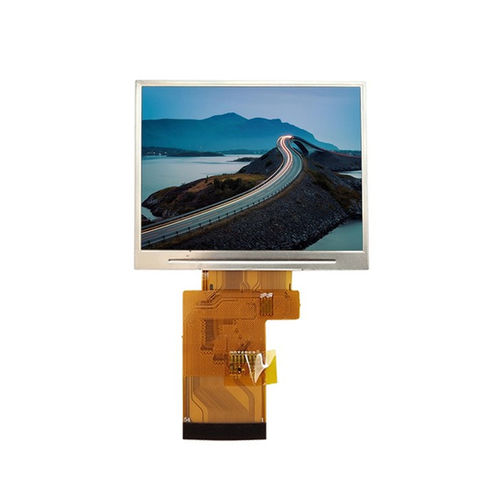

Modulo di visualizzazione TFT LCD YX35014A

TNa colori320 x 480

Panoramica del prodotto
Lo YX35014A è un modulo display TFT LCD da 3,5 pollici con risoluzione 320×480, tecnologia TFT a‑Si trasmissiva e controller ST7796S. Offre luminosità stabile, grafica nitida e funzionamento affidabile, adatto a pannelli di controllo industriali, dispositivi portatili e sistemi HMI embedded. Con interfaccia SPI e direzione di visione TN ottimizzata alle 12, lo YX35014A è progettato per applicazioni a visualizzazione frontale mantenendo un ingombro meccanico compatto.

Specifiche di base
Dimensione display: 3,5 pollici
Tipo LCD: a‑Si TFT, trasmissivo positivo
Risoluzione: 320 (RGB) × 480
Area attiva: 48,96 × 73,44 mm
Dimensioni esterne: 54,5 × 84,0 × 3,05 mm
Pitch pixel: 0,153 × 0,153 mm
Direzione di visualizzazione: TN, 12 ore
Driver IC: ST7796S
Interfaccia: SPI

Disegno meccanico
Il disegno meccanico è disponibile nella pagina prodotto (immagine fornita che mostra il profilo e le dimensioni).

Caratteristiche ottiche
Risoluzione: 320 × 480
Rapporto di contrasto: 500 : 1
Gamut colore: 60%
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 60° (S) / 60° (D) / 60° (U) / 40° (G)
Tempo di risposta: 25 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Caratteristiche / specifiche tecniche

• Modello: YX35014A
• Dimensione display: 3,5 pollici
• Risoluzione: 320×480 (RGB)
• Tipo LCD: a‑Si TFT, trasmissivo positivo
• Area attiva: 48,96 × 73,44 mm
• Dimensioni esterne: 54,5 × 84,0 × 3,05 mm
• Pitch pixel: 0,153 × 0,153 mm
• Direzione di visualizzazione: TN, 12 ore (ottimizzato per vista frontale)
• Driver IC: ST7796S
• Interfaccia: SPI
• Rapporto di contrasto: 500:1
• Gamut colore: 60%
• Uniformità di luminanza: 80%
• Angoli di visione (CR ≥ 10): S60° / D60° / U60° / G40°
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)
