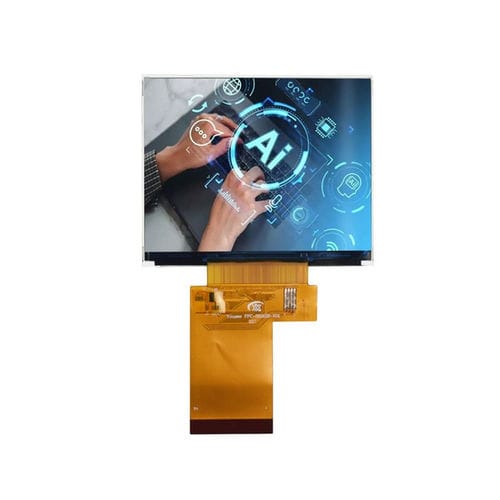

Modulo di visualizzazione TFT LCD YX32005B

TNa colori240 x 320

Descrizione Lo YX32005B è un modulo display TFT LCD da 3,2 pollici con risoluzione 240×320, tecnologia a-Si trasmissiva e driver ST7789V. Offre luminosità stabile e resa immagine nitida; adatto per pannelli di controllo industriali, terminali portatili e sistemi HMI embedded.

Caratteristiche principali

• Dimensione display: 3,2"
• Risoluzione: 240 (RGB) × 320
• Driver IC: ST7789V
• Interfaccia: SPI a 4 fili
• Tipo LCD: a-Si TFT, trasmissivo positivo
• Direzione di visione: TN, 12 O’Clock (ottimizzato per vista frontale)

Specifiche di baseDimensione display: 3,2"
Tipo LCD: a-Si TFT, trasmissivo positivo
Risoluzione: 240 (RGB) × 320
Area attiva: 48.60 × 64.80 mm
Dimensioni esterne: 53.60 × 76.00 × 2.45 mm
Pixel pitch: 0.2025 × 0.2025 mm
Direzione di visione: TN, 12 O’Clock
Driver IC: ST7789V
Interfaccia: SPI a 4 fili

Caratteristiche otticheRisoluzione: 240 × 320
Rapporto di contrasto: 500 : 1
Gamut colore: 60%
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 45° (L) / 45° (R) / 45° (U) / 20° (D)
Tempo di risposta: 16 ms

Condizioni operativeTemperatura di funzionamento: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% RH (60°C)

Specifiche tecniche

• Modello: YX32005B
• Dimensione display: 3,2"
• Risoluzione: 240 (RGB) × 320 pixel
• Area attiva: 48.60 × 64.80 mm
• Dimensioni esterne: 53.60 × 76.00 × 2.45 mm
• Pixel pitch: 0.2025 × 0.2025 mm
• Tipo LCD: a-Si TFT, trasmissivo positivo
• Direzione di visione: TN, 12 O’Clock (ottimizzato per vista frontale)
• Driver IC: ST7789V
• Interfaccia: SPI a 4 fili
• Rapporto di contrasto: 500:1
• Gamut colore: 60%
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): L45° / R45° / U45° / D20°
• Tempo di risposta: 16 ms
• Intervallo temperatura funzionamento: -20°C a +70°C
• Intervallo temperatura stoccaggio: -30°C a +80°C
• Umidità massima (stoccaggio): ≤ 90% RH (60°C)
• Applicazioni consigliate: pannelli di controllo industriali, terminali portatili, sistemi HMI embedded
