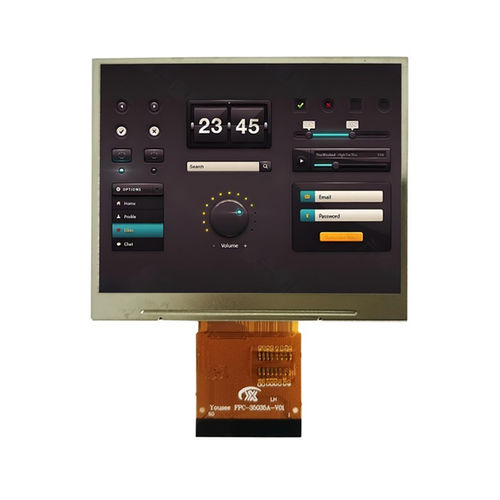

Modulo di visualizzazione TFT LCD YX35002A

a colori640 x 4803,5"

Panoramica del prodotto
Lo YX35002A è un modulo display LCD TFT da 3,5 pollici di Yousee, con risoluzione RGB 640×480 e interfaccia MIPI DSI. Progettato per HMI industriali, terminali medicali, sistemi POS e piattaforme embedded, offre angolo di visione completo (All O’Clock), chiarezza a livello VGA e utilizza il driver ST7703. Il modulo supporta la trasmissione dati MIPI ad alta velocità ed è compatibile con sistemi embedded basati su Linux, Android e piattaforme professionali. Il formato compatto da 3,5 pollici offre più area utile rispetto a schermi QVGA/WQVGA.

Specifiche di base
Item | Specification
Dimensione display: 3,5 pollici
Tipo LCD: a-Si TFT, trasmissivo
Risoluzione: 640 (RGB) × 480
Area attiva: 70,08 × 52,56 mm
Dimensioni esterne: 76,9 × 63,9 × 3,1 mm
Pitch pixel: 0,1095 × 0,1095 mm
Direzione di visione: All O’Clock
Driver IC: ST7703
Interfaccia: MIPI DSI

Caratteristiche ottiche
Risoluzione: 640 × 480
Rapporto di contrasto: 800 : 1
Gamut colore: 60%
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 25 ms

Condizioni operative
Temperatura di esercizio: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% RH (60°C)

Disegno meccanico
Il disegno meccanico e l'immagine dimensionale sono forniti per il montaggio e le referenze di sagoma; consultare le immagini prodotto per i dettagli completi.

Applicazioni tipiche

• HMI industriali
• Terminali medicali
• Sistemi POS
• Piattaforme embedded (Linux/Android/sistemi professionali)

Specifiche tecniche

• Modello: YX35002A
• Dimensione display: 3,5 pollici
• Risoluzione: 640 (RGB) × 480 (VGA)
• Tipo LCD: a-Si TFT, trasmissivo
• Area attiva: 70,08 × 52,56 mm
• Dimensioni esterne: 76,9 × 63,9 × 3,1 mm
• Pitch pixel: 0,1095 × 0,1095 mm
• Direzione di visione: All O’Clock (angolo di visione completo)
• Driver IC: ST7703
• Interfaccia: MIPI DSI
• Rapporto di contrasto: 800:1
• Gamut colore: 60%
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta: 25 ms
• Temperatura di esercizio: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% RH (60°C)
