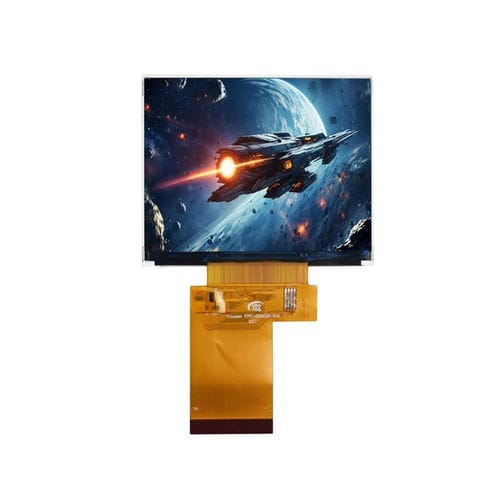

Modulo di visualizzazione TFT LCD YX35044A

IPSa colorigrafico

Panoramica
Lo YX35044A è un modulo LCD TFT da 3,5 pollici ad alta risoluzione di Yousee, progettato per controllo industriale, dispositivi portatili e sistemi embedded. Con risoluzione 320×480 e il driver ILI9488, offre ampi angoli di visione grazie alla tecnologia IPS, prestazioni visive stabili e opzioni di interfaccia multiple (RGB, MCU, SPI), adatto per HMI e display portatili.

Specifiche di base
Dimensione display — 3,5 pollici
Risoluzione — 320 (RGB) × 480
Tipo LCD — TFT-LCD, trasmissivo
Area attiva — 48.96 × 73.44 mm
Dimensioni esterne — 54.5 × 82.9 × 2.15 mm
Passo pixel — 0.1968 × 0.1968 mm
Direzione di visione — IPS (angolo di visione totale)
Driver IC — ILI9488
Interfaccia — RGB / MCU / SPI

Disegno meccanico
I disegni meccanici e le dimensioni di montaggio sono forniti dal produttore per integrazione e progettazione dell'alloggiamento.

Caratteristiche ottiche
Risoluzione — 320 × 480
Rapporto di contrasto — 800 : 1
Gamut colore — 60%
Uniformità della luminanza — 80%
Angolo di visione — 80° (L) / 80° (R) / 80° (U) / 80° (D)
Luminosità — 500 cd/m²
Tempo di risposta — 25 ms

Condizioni operative
Temperatura di esercizio — -20°C ~ +70°C
Temperatura di stoccaggio — -30°C ~ +80°C
Umidità — ≤ 90% RH

Specifiche tecniche

• Modello: YX35044A
• Dimensione display: 3,5 pollici
• Risoluzione: 320 (RGB) × 480
• Tipo LCD: TFT-LCD, trasmissivo
• Area attiva: 48.96 × 73.44 mm
• Dimensioni esterne: 54.5 × 82.9 × 2.15 mm
• Passo pixel: 0.1968 × 0.1968 mm
• Direzione di visione: IPS (angolo di visione totale)
• Driver IC: ILI9488
• Interfaccia: RGB / MCU / SPI
• Rapporto di contrasto: 800:1
• Gamut colore: 60%
• Uniformità della luminanza: 80%
• Angolo di visione: 80°/80°/80°/80° (L/R/U/D)
• Luminosità: 500 cd/m²
• Tempo di risposta: 25 ms
• Temperatura di esercizio: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% RH
