Modulo di visualizzazione TFT LCD YX35025A
IPSa colori320 x 480

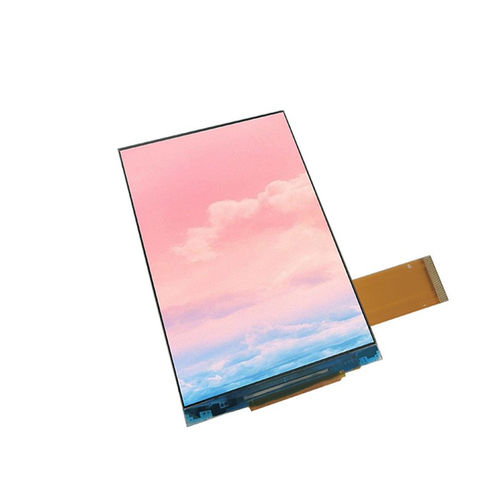

Modulo di visualizzazione TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / a colori / 320 x 480
Modulo di visualizzazione TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / a colori / 320 x 480
Modulo di visualizzazione TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / a colori / 320 x 480 - immagine - 2
Modulo di visualizzazione TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / a colori / 320 x 480 - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Shenzhen Yousee Technology Co., Ltd.

Caratteristiche

Tipo di schermo
TFT LCD, IPS
Tipo
a colori
Formato
320 x 480
Dimensioni dello schermo
3,5"
Applicazioni
industriali, per apparecchiature mediche, HMI, medici, per l'ecoindustria, ora data temperatura, per misurazione di CO2, per applicazioni marine, misura di forza, per la logistica
Interfaccia
RGB, SPI, MCU
Struttura
compatti, Chip-On-Glass (COG), con tecnologia COF (chip-on-film)
Configurazione/montaggio
portatili, ad incastro
Tipo di protezione
IP65
Sistema operativo
Linux
Altre caratteristiche
grandangolari, su misura
Lunghezza

84,71 mm
(3,335 in)

Larghezza

54,48 mm
(2,1449 in)

Spessore

2,3 mm
(0,091 in)

Temperatura di utilizzo

Min.: -20 °C
(-4 °F)

Max.: 70 °C
(158 °F)

Descrizione

Panoramica del prodotto
Il Yousee YX35025A è un modulo display LCD TFT IPS da 3,5 pollici con risoluzione 320×480 e doppia interfaccia 3SPI + RGB18 bit, pilotato dal driver ILI9488. Progettato per pannelli di controllo industriali, terminali medicali, sistemi POS e HMI embedded, supporta il controllo MCU via SPI e ingressi video RGB ad alta velocità per integrazione flessibile.

Caratteristiche principali
  • Dimensione display: 3,5 pol.
  • Risoluzione: 320 (RGB) × 480
  • Tipo LCD: IPS TFT-LCD, trasmissivo
  • Tecnologia IPS wide-view con direzione di visione All-O'Clock
  • Driver IC: ILI9488
  • Interfaccia doppia: 3SPI + RGB18 bit (controllo MCU SPI e RGB ad alta velocità)
  • Applicazioni tipiche: controllo industriale, terminali medici, sistemi POS, HMI embedded, dispositivi portatili


Specifiche di base (tabella)
Dimensione display: 3,5 pol.
Tipo LCD: IPS TFT-LCD, trasmissivo
Risoluzione: 320 (RGB) × 480
Area attiva: 48.96 × 73.44 mm
Dimensioni esterne: 54.48 × 84.71 × 2.30 mm
Pitch pixel: 0.08625 × 0.08625 mm
Direzione di visione: All-O'Clock
Driver IC: ILI9488
Interfaccia: 3SPI + RGB18 bit

Caratteristiche ottiche (tabella)
Risoluzione: 320 × 480
Contrasto: 800 : 1 (typ.)
Gamut colori: 60% (typ.)
Luminosità: 300 cd/m² (typ.)
Uniformità della luminosità: 80%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 25 ms (typ.)

Condizioni operative (tabella)
Temperatura operativa: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤ 90% UR (60°C)

Disegno meccanico
Disegno meccanico e immagini del prodotto forniti per riferimento dimensionale e pianificazione dell'integrazione.

Specifiche tecniche
  • Modello: YX35025A
  • Dimensione display: 3,5 pol.
  • Risoluzione: 320×480 (RGB)
  • Area attiva: 48.96 × 73.44 mm
  • Dimensioni esterne: 54.48 × 84.71 × 2.30 mm
  • Pitch pixel: 0.08625 × 0.08625 mm
  • Tipo LCD: IPS TFT-LCD, trasmissivo
  • Direzione di visione: All-O'Clock (wide viewing)
  • Driver IC: ILI9488
  • Interfaccia: 3SPI + RGB18 bit (doppia interfaccia)
  • Luminosità (typ.): 300 cd/m²
  • Contrasto (typ.): 800:1
  • Gamut colori (typ.): 60%
  • Tempo di risposta (typ.): 25 ms
  • Temperatura operativa: -20°C a +70°C
  • Temperatura di stoccaggio: -30°C a +80°C
  • Umidità: ≤ 90% UR (60°C)
