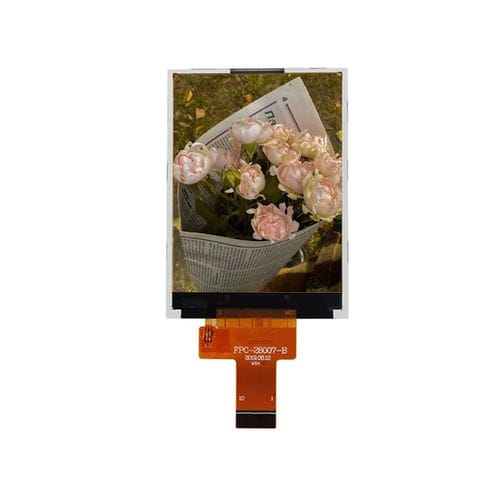

Modulo di visualizzazione TFT LCD YX30002A

IPSa colori480 x 854

Panoramica del prodotto
Lo YX30002A è un modulo IPS TFT‑LCD da 2,95 pollici con risoluzione RGB 480 × 854 e interfaccia MIPI DSI a 2 corsie. Progettato per piattaforme Android, Linux e sistemi embedded di fascia alta, offre ampi angoli di visione e densità di pixel di livello smartphone per testi nitidi e grafica vivida, adatto a terminali smart, dispositivi medicali portatili, POS e HMI avanzate.

Caratteristiche principali

• Dimensione display: 2,95 pollici
• Risoluzione: 480 (RGB) × 854
• Tipo LCD: IPS TFT‑LCD (trasmissivo)
• Direzione di visione: All O’Clock (angolo di visione completo)
• Driver IC: ST7701S
• Interfaccia: MIPI DSI a 2 corsie
• Retroilluminazione: 4 × LED bianchi (4S1P)
• Densità di pixel di livello smartphone per UI e grafica nitide

Specifiche tecniche

• Modello: YX30002A
• Area attiva: 36,72 × 65,28 mm
• Dimensioni esterne: 43,44 × 75,31 × 2,60 mm
• Pitch del pixel: 0,08625 × 0,08625 mm
• Tensione ingresso LCM: 2,6 ~ 3,3 V (Typ. 2,75 V)
• Rapporto di contrasto: 800:1
• Gamut colore: 60%
• Tempo di risposta: 25 ms

Ottica e prestazioni

• Luminanza tipica: 300 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)

Condizioni operative

• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% UR (60°C)

Applicazioni

• Terminali smart e dispositivi IoT
• Dispositivi medici palmari
• Terminali POS e sistemi di pagamento
• HMI avanzate e interfacce embedded

Modello / Dettagli tecnici

• Driver IC: ST7701S
• Interfaccia: MIPI DSI a 2 corsie
• Retroilluminazione: LED bianchi × 4 (4S1P)
• Adatto per progetti Android/Linux e sistemi embedded di fascia alta
