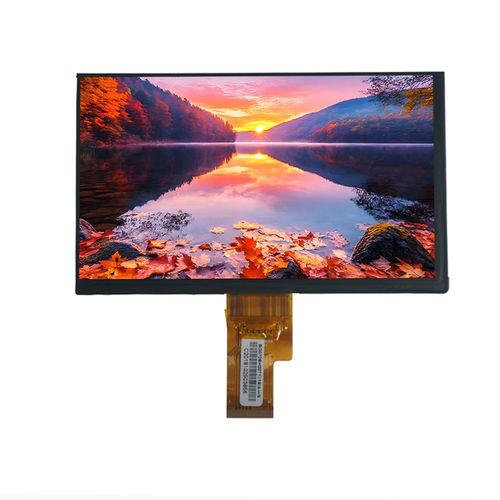

Modulo di visualizzazione TFT LCD YXM116B40-121-0102

IPSa colori1920 x 1080

Panoramica del prodotto
Il YXM116B40-121-0102 è un display open-cell TFT-LCD da 11,6 pollici Full HD (1920×1080) con interfaccia eDP, pensato per monitor industriali, sistemi di visualizzazione embedded, apparecchiature medicali e soluzioni di display personalizzate dove il sistema integra retroilluminazione e involucro. In quanto pannello open-cell viene fornito senza retroilluminazione, permettendo all'integratore di sistema di installare unità di retroilluminazione personalizzate, film ottici, vetro di copertura o pannelli touch secondo i requisiti del progetto.

Caratteristiche principali

• 11,6 pollici FHD (1920 × 1080) risoluzione
• Pannello TFT-LCD open cell, trasmissivo (retroilluminazione non inclusa)
• Interfaccia eDP per trasmissione del segnale ad alta velocità
• Ampio angolo di visione IPS (All-O’Clock)
• Modalità di visualizzazione Normally Black con disposizione dei pixel a strisce verticali RGB
• Progettato per integrazione di sistema: supporta retroilluminazione personalizzata, film ottici, vetro di copertura e sensori touch

Specifiche di base
Dimensione display: 11,6 pollici
Tipo LCD: TFT-LCD Open Cell, Trasmissivo
Modalità display: Normally Black
Risoluzione: 1920 (RGB) × 1080
Area attiva: 256,32 × 144,18 mm
Dimensioni esterne: 267,72 × 157,77 × 1,50 mm
Pitch pixel: 0,1335 × 0,1335 mm
Disposizione pixel: Strisce verticali RGB
Direzione di visualizzazione: All-O’Clock (IPS)
Interfaccia: eDP
Retroilluminazione: Non inclusa (open cell)

Caratteristiche ottiche
Risoluzione (tipica): 1920 × 1080
Rapporto di contrasto (tipico): 1000 : 1
Gamut colore (tipico): 72% NTSC
Angolo di visione (CR ≥ 10) (tipico): 85° / 85° / 85° / 85°
Tempo di risposta (tipico): 30 ms

Condizioni operative
Temperatura operativa: 0°C ~ +50°C
Temperatura di immagazzinamento: -20°C ~ +60°C

Meccanica / Note
Pannello open-cell (senza retroilluminazione) destinato agli integratori di sistema che forniranno retroilluminazione, vetro di copertura, sensore touch e l'involucro finale. L'area attiva e le dimensioni esterne sono fornite per l'integrazione meccanica.

Specifiche tecniche

• Modello: YXM116B40-121-0102
• Dimensione display: 11,6 pollici
• Risoluzione: 1920 × 1080 (FHD)
• Tipo di pannello: TFT-LCD Open Cell, Trasmissivo
• Interfaccia: eDP
• Area attiva: 256,32 × 144,18 mm
• Dimensioni esterne: 267,72 × 157,77 × 1,50 mm
• Pitch pixel: 0,1335 × 0,1335 mm
• Disposizione pixel: Strisce verticali RGB
• Angolo di visione: IPS / All-O'Clock, 85° / 85° / 85° / 85°
• Rapporto di contrasto: 1000:1
• Gamut colore: 72% NTSC
• Tempo di risposta: 30 ms
• Temperatura operativa: 0°C a +50°C
• Temperatura di immagazzinamento: -20°C a +60°C
• Retroilluminazione: Non inclusa (open cell)
