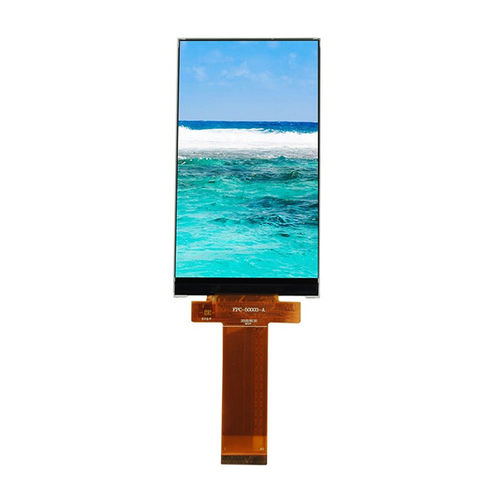

Modulo di visualizzazione TFT LCD YX45002A

IPSa colorigrafico

Panoramica del prodotto
Lo YX45002A è un modulo display TFT-LCD IPS da 4,5 pollici ad alta risoluzione, con 480×854 pixel e interfaccia MIPI. È progettato per dispositivi portatili, terminali medicali, strumenti portatili e sistemi HMI embedded. Grazie alla tecnologia IPS e all'angolo di visione All-O'Clock, il display offre colori stabili, elevato contrasto e ottima leggibilità da qualsiasi direzione. Alimentato dal driver IC JD9161Z, garantisce un'elaborazione del segnale fluida e prestazioni affidabili a lungo termine in ambienti embedded esigenti. Il display in formato verticale da 4,5 pollici è particolarmente adatto a terminali mobili, dispositivi di raccolta dati, pannelli di controllo intelligenti e strumenti portatili professionali.

Caratteristiche principali

• 4,5 pollici IPS TFT-LCD, trasmissivo
• Risoluzione 480 (RGB) × 854
• Interfaccia MIPI
• Driver IC: JD9161Z
• Angolo di visione All-O'Clock (IPS)
• Display in formato verticale per applicazioni embedded/mobile

Specifiche di base
Dimensione display: 4,5 pollici
Tipo LCD: IPS TFT-LCD, trasmissivo
Risoluzione: 480 (RGB) × 854
Area attiva: 55,44 × 98,64 mm
Dimensioni esterne: 59,17 × 108,14 × 1,81 mm
Pitch dei pixel: 0,1155 × 0,1155 mm
Direzione di visione: All-O'Clock
Driver IC: JD9161Z
Interfaccia: MIPI

Caratteristiche ottiche
Risoluzione: 480 × 854
Contrasto: 800 : 1
Gamut colore: 60%
Luminanza: 250 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 30 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Disegno meccanico
Vengono forniti il disegno meccanico e i disegni dimensionali per la verifica di integrazione e montaggio.

Specifiche tecniche

• Modello: YX45002A
• Dimensione display: 4,5 pollici
• Risoluzione: 480 × 854 (RGB)
• Tipo LCD: IPS TFT, trasmissivo
• Area attiva: 55,44 × 98,64 mm
• Dimensioni esterne: 59,17 × 108,14 × 1,81 mm
• Pitch dei pixel: 0,1155 × 0,1155 mm
• Direzione di visione: All-O'Clock (ampio angolo)
• Driver IC: JD9161Z
• Interfaccia: MIPI
• Contrasto: 800:1
• Luminanza: 250 cd/m²
• Tempo di risposta: 30 ms
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)
