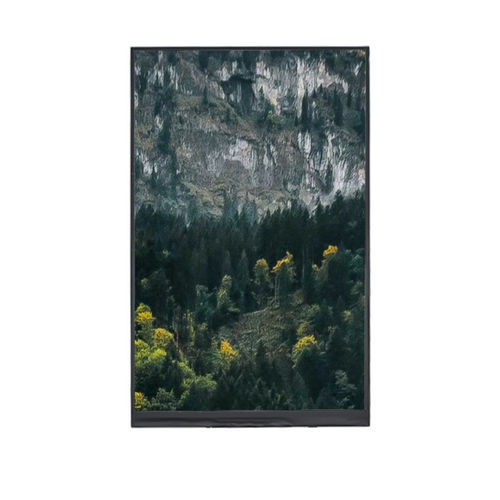

Modulo di visualizzazione TFT LCD YX09020542416BB

a colori1024 x 6009”

Panoramica del prodotto
Il YX09020542416BB è un modulo display TFT LCD da 9,0 pollici con risoluzione 1024×600 (WSVGA) e interfaccia RGB, progettato per HMI industriali, pannelli di controllo e applicazioni embedded che richiedono un'ampia area visiva e un funzionamento affidabile nel tempo. La modalità di visualizzazione normalmente nera e la struttura TFT trasmissiva garantiscono contrasto equilibrato e immagini nitide in ambienti interni e semi-industriali.

Specifiche di base
Dimensione display: 9,0 pollici
Tipo LCD: TFT-LCD, trasmissivo
Modalità di visualizzazione: normalmente nera
Risoluzione: 1024 (RGB) × 600
Area attiva: 195,84 × 114,60 mm
Dimensioni esterne: 210,70 × 126,50 × 4,00 mm
Pitch dei pixel: 0,19125 × 0,19125 mm
Disposizione dei pixel: striscia verticale RGB
Direzione di visione: 6 O'Clock (TN)
Interfaccia: RGB
Retroilluminazione: LED bianco

Disegno meccanico
Disegno meccanico e illustrazione dimensionale disponibili per supportare integrazione, fissaggio e progettazione della cornice durante lo sviluppo prodotto.

Caratteristiche ottiche
Risoluzione: 1024 × 600
Rapporto di contrasto: 800:1
Luminosità (tip.): 350 cd/m²
Uniformità di luminosità: 80%
Angoli di visione (CR ≥ 10): 70° / 70° / 60° / 70°
Tempo di risposta (tip.): 25 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Caratteristiche tecniche

• Modello: YX09020542416BB
• Tipo di prodotto: modulo TFT LCD 9,0 pollici
• Risoluzione: 1024 × 600 (RGB)
• Interfaccia: RGB
• Modalità di visualizzazione: normalmente nera
• Retroilluminazione: LED bianco
• Area attiva: 195,84 × 114,60 mm
• Dimensioni esterne: 210,70 × 126,50 × 4,00 mm
• Pitch dei pixel: 0,19125 × 0,19125 mm
• Disposizione dei pixel: striscia verticale RGB
• Direzione di visione: 6 O'Clock (TN)
• Luminosità tipica: 350 cd/m²
• Rapporto di contrasto: 800:1
• Angoli di visione (CR≥10): 70° / 70° / 60° / 70°
• Tempo di risposta: 25 ms
• Temp. operativa: -20°C ~ +70°C
• Temp. immagazzinamento: -30°C ~ +80°C
• Umidità: ≤ 90% UR (60°C)
