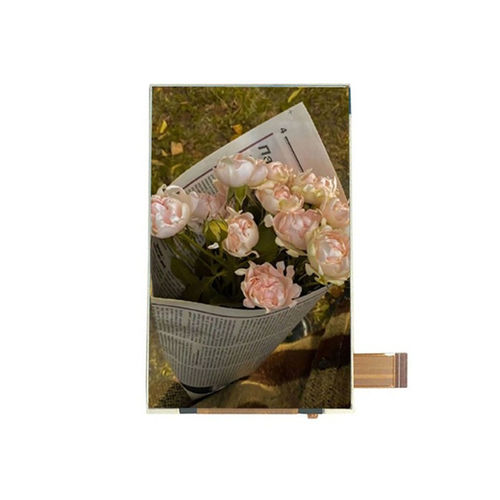

Modulo di visualizzazione TFT LCD YX40206ACT

IPScon touch screen capacitativoa colori

Panoramica del prodotto
Lo YX40206ACT di Yousee è un modulo LCD TFT IPS da 4,02 pollici ad alta risoluzione (640×1136 pixel) con interfaccia MIPI DSI e pannello touch capacitivo integrato. Progettato per terminali smart, dispositivi medicali, HMI industriali e sistemi embedded Android/Linux, garantisce elevata densità di pixel, ampi angoli di visione e uno spessore totale ridotto di 3,59 mm (LCM + touch), ideale per dispositivi compatti e di fascia alta.

Specifiche di base

• Modello: YX40206ACT
• Dimensione display: 4,02 pollici
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Risoluzione: 640 (RGB) × 1136 pixel
• Area attiva: 49,92 × 88,61 mm
• Dimensioni esterne: 61,5 × 112,6 × 3,59 mm
• Pitch pixel: 0,078 × 0,078 mm
• Direzione di visione: All-O’Clock (ampio angolo IPS)
• Driver IC: HX8394F
• Interfaccia: MIPI DSI
• Pannello touch: Touch capacitivo integrato (CTP)

Caratteristiche ottiche

• Risoluzione: 640 × 1136
• Rapporto di contrasto: 800:1
• Gamut colore: 60% NTSC
• Luminanza: 450 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta: 25 ms

Condizioni operative

• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)

Meccanica / Disegno

• Dimensioni esterne: 61,5 × 112,6 × 3,59 mm (spessore totale LCM + touch 3,59 mm)
• Area attiva: 49,92 × 88,61 mm

Applicazioni

• Terminali smart
• Dispositivi medicali
• HMI industriali
• Controller portatili
• Sistemi embedded Android o Linux

Specifiche tecniche

• Dimensione display: 4,02 pollici
• Risoluzione: 640 (RGB) × 1136 pixel
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Pitch pixel: 0,078 × 0,078 mm
• Driver IC: HX8394F
• Interfaccia: MIPI DSI
• Touch: Pannello touch capacitivo integrato (CTP)
• Rapporto di contrasto: 800:1
• Gamut colore: 60% NTSC
• Luminanza: 450 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)
