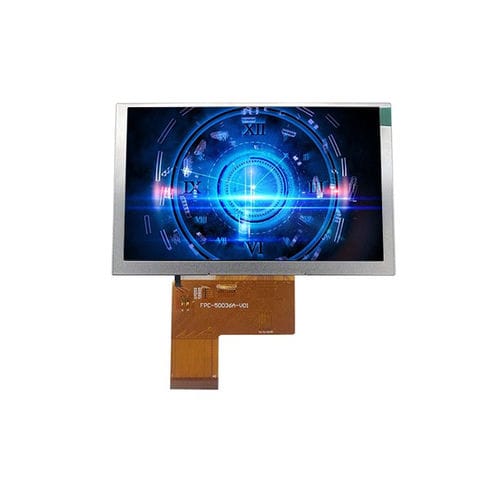

Modulo di visualizzazione LED YX070IK27842472A

TFT LCDIPSa colori

Panoramica
Il YX070IK27842472A è un modulo display TFT LCD da 7,0 pollici ad alta luminosità con risoluzione 800×480 e interfaccia RGB a 24 bit. Progettato per sistemi di controllo industriale, apparecchiature esterne, display per veicoli e applicazioni embedded, offre buona leggibilità in condizioni di luce ambientale intensa con luminanza tipica fino a 900 cd/m². Il modulo opera in modalità Normally Black e utilizza tecnologia IPS per prestazioni ad ampio angolo di visione e colori coerenti.

Specifiche di base
Dimensione display: 7.0 inch
Tipo LCD: TFT-LCD, Trasmissivo
Modalità di visualizzazione: Normally Black
Risoluzione: 800 (RGB) × 480
Area attiva: 153.84 × 85.63 mm
Dimensioni esterne: 165.0 × 100.0 × 5.7 mm
Pitch pixel: 0.1506 × 0.1432 mm
Disposizione pixel: RGB Vertical Stripe
Direzione di visualizzazione: All-O’Clock
Interfaccia: 24-bit RGB
Retroilluminazione: LED bianco

Caratteristiche ottiche
Ris. (tipica): 800 × 480
Contrasto (tipico): 800 : 1
Luminanza (tipica): 900 cd/m²
Uniformità luminanza (tipica): 80%
Angolo di visuale (CR ≥ 10, tipico): 80° (tutte le direzioni)
Tempo di risposta (tipico): 25 ms

Disegno meccanico
Il disegno meccanico e il diagramma dimensionale sono forniti nella pagina prodotto per riferimento all'integrazione. Dimensioni e dettagli di montaggio agevolano l'integrazione in pannelli e sistemi HMI.

Note aggiuntive sul prodotto
Il modulo utilizza retroilluminazione LED bianca e interfaccia di ingresso RGB a 24 bit. È indicato per applicazioni leggibili alla luce solare e per impieghi industriali ed esterni che richiedono alta luminosità e ampio angolo di visione.

Caratteristiche / specifiche tecniche

• Model: YX070IK27842472A
• Dimensione display: 7.0 inch
• Risoluzione: 800 (RGB) × 480
• Tipo LCD: TFT-LCD, Trasmissivo
• Modalità di visualizzazione: Normally Black
• Tecnologia di visualizzazione: IPS (ampia visuale) / Direzione di visualizzazione: All-O'Clock
• Interfaccia: 24-bit RGB
• Retroilluminazione: LED bianco
• Area attiva: 153.84 × 85.63 mm
• Dimensioni esterne: 165.0 × 100.0 × 5.7 mm
• Pitch pixel: 0.1506 × 0.1432 mm
• Disposizione pixel: RGB Vertical Stripe
• Contrasto (typ): 800 : 1
• Luminanza (typ): 900 cd/m² (leggibile alla luce solare / alta luminosità)
• Uniformità luminanza (typ): 80%
• Angolo di visuale (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta (typ): 25 ms
• Temperatura operativa: -20°C a +60°C
• Temperatura di stoccaggio: -30°C a +70°C
• Applicazioni tipiche: controllo industriale, apparecchiature esterne, display per veicoli, sistemi embedded
