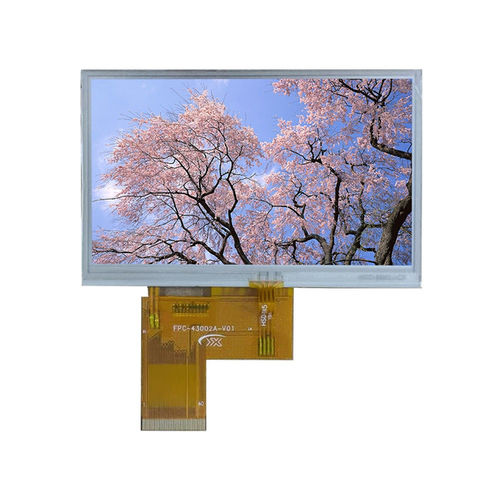

Modulo di visualizzazione TFT LCD YX43002A
IPSLCD/ISTNtouch screen

Modulo di visualizzazione TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / touch screen
Modulo di visualizzazione TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / touch screen
Modulo di visualizzazione TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / touch screen - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Shenzhen Yousee Technology Co., Ltd.

Caratteristiche

Tipo di schermo
TFT LCD, IPS, LCD/ISTN, touch screen
Tipo
a colori
Formato
480 x 272
Dimensioni dello schermo
4,3"
Applicazioni
per strumentazione, per quadri di comando, industriali, per misurazione di corrente, per frigoriferi, per veicoli, per gruppi elettrogeni, per stazioni di servizio, per apparecchiature mediche, per misurazione di portata, di controllo, per misurazione di livello vasche, per impianti di pesatura, misura di forza, medici, a distanza, per sensori, per stazioni di ricarica per veicoli elettrici, per misurazione di CO2, per applicazioni marine, ora data temperatura, per encoder, per informazione, HMI, per misurazione di temperatura, per la logistica, per l'ecoindustria, per misurazione della tensione, per telecomandi, per il settore energetico, di accoppiamento, per ambienti aggressivi, per misurazione della pressione, per contatori di gas, per il trasporto, di sicurezza, di potenza, per segnaletica digitale
Interfaccia
RGB, SPI, MIPI
Struttura
compatti
Configurazione/montaggio
portatili, da interno, ad incastro
Tipo di protezione
IP65, a tenuta stagna
Altre caratteristiche
grandangolari, su misura, a forte contrasto, con controllore, ad alta luminosità, leggibili al sole, interattivi, con vetro di protezione, intensità luminosa regolabile
Lunghezza

105,5 mm
(4,154 in)

Larghezza

67,2 mm
(2,6457 in)

Spessore

3 mm
(0,118 in)

Temperatura di utilizzo

Max.: 70 °C
(158 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Panoramica del prodotto
Lo YX43002A è un modulo display LCD TFT IPS da 4,3 pollici con risoluzione 480×272 e interfaccia RGB a 40 pin, progettato per pannelli di controllo industriali, terminali medicali e sistemi HMI embedded. Il pannello IPS e l'angolo di visione All-O'Clock assicurano colori coerenti e buona leggibilità da qualsiasi direzione. Il driver SC7283A garantisce un'elaborazione stabile del segnale RGB e un funzionamento affidabile nel tempo. Il formato compatto e l'elevata luminanza rendono il modulo adatto a console di controllo, dispositivi portatili e apparecchiature embedded professionali.

Specifiche di base
  • Modello: YX43002A
  • Dimensione display: 4,3 pollici
  • Tipo LCD: IPS TFT-LCD, trasmissivo
  • Risoluzione: 480 (RGB) × 272
  • Area attiva: 95,04 × 53,86 mm
  • Dimensioni esterne: 105,5 × 67,2 × 3,0 mm
  • Pitch pixel: 0,198 × 0,198 mm
  • Direzione di visualizzazione: All-O'Clock
  • Driver IC: SC7283A
  • Interfaccia: RGB 40 pin


Disegno meccanico
I disegni meccanici e le quote di montaggio sono forniti per l'integrazione e il riferimento al taglio del pannello, facilitando l'assemblaggio e il design dell'involucro.

Caratteristiche ottiche
  • Risoluzione: 480 × 272
  • Contrasto (tip.): 800:1
  • Gamut colore (tip.): 60%
  • Luminanza (tip.): 550 cd/m²
  • Uniformità di luminanza (tip.): 80%
  • Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
  • Tempo di risposta (tip.): 25 ms


Condizioni operative
  • Temperatura di funzionamento: -20°C a +70°C
  • Temperatura di stoccaggio: -30°C a +80°C
  • Umidità: ≤ 90% RH (60°C)


Applicazioni
  • Pannelli di controllo industriali
  • Terminali medicali
  • Sistemi HMI embedded
  • Console di controllo e dispositivi portatili


Caratteristiche tecniche
  • Driver IC: SC7283A per elaborazione RGB stabile
  • Interfaccia parallela RGB a 40 pin per connessione diretta a MCU/FPGA
  • Pannello IPS grandangolare (All-O'Clock) per leggibilità multi-angolo
  • Alta luminanza e buona uniformità per uso industriale interno
  • Formato compatto adatto all'integrazione in pannelli e involucri portatili
