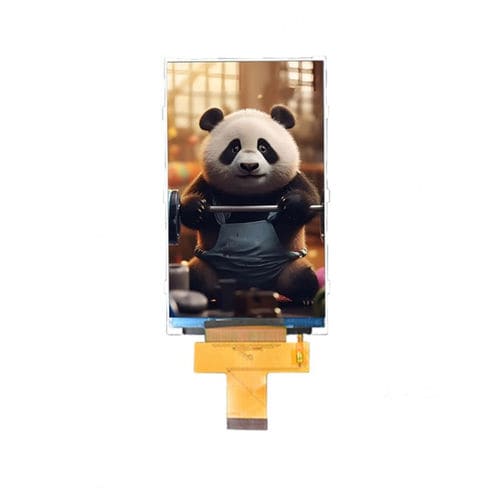

Modulo di visualizzazione TFT LCD YX43025A

IPSa colori480 x 272

Descrizione
Il YX43025A è un modulo display TFT-LCD IPS da 4,3 pollici con risoluzione 480×272 e opzioni di interfaccia MCU e SPI, progettato per pannelli di controllo industriali, sistemi embedded, dispositivi portatili e applicazioni HMI.

Caratteristiche principali

• TFT-LCD IPS trasmissivo 4,3 pollici
• Risoluzione 480 (RGB) × 272
• Modalità di interfaccia: MCU 8/9/16 bit, SPI a 3/4 fili, Dual SPI
• Angolo di visione All‑O’Clock (IPS)
• Luminanza 500 cd/m², rapporto di contrasto 800:1

Varianti del modello

• YX43025A
• YX43025ART

Specifiche di base (tabella)
Voce — Specifica
Dimensione display — 4,3 pollici
Tipo LCD — IPS TFT-LCD, trasmissivo
Risoluzione — 480 (RGB) × 272
Area attiva — 95,04 × 53,86 mm
Dimensioni esterne — 105,5 × 67,2 × 3,0 mm
Pitch pixel — 0,198 × 0,198 mm
Direzione di visione — All‑O’Clock
Interfaccia — MCU 8/9/16 bit, SPI 3/4 fili, Dual SPI

Caratteristiche ottiche (tabella)
Parametro — Tipico
Risoluzione — 480 × 272
Rapporto di contrasto — 800 : 1
Gamut colore — 60%
Luminanza — 500 cd/m²
Uniformità di luminanza — 80%
Angolo di visuale (CR ≥ 10) — 80° (tutte le direzioni)
Tempo di risposta — 25 ms

Condizioni operative (tabella)
Voce — Intervallo
Temperatura operativa — -20°C ~ +70°C
Temperatura di stoccaggio — -30°C ~ +80°C
Umidità — ≤ 90% UR (60°C)

Specifiche tecniche

• Modello: YX43025A
• Dimensione display: 4,3 pollici
• Risoluzione: 480 (RGB) × 272
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Area attiva: 95,04 × 53,86 mm
• Dimensioni esterne: 105,5 × 67,2 × 3,0 mm
• Pitch pixel: 0,198 × 0,198 mm
• Direzione di visione: All‑O’Clock (IPS)
• Opzioni di interfaccia: MCU 8/9/16 bit, SPI 3 fili, SPI 4 fili, Dual SPI
• Rapporto di contrasto: 800:1
• Gamut colore: 60%
• Luminanza: 500 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visuale (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)
