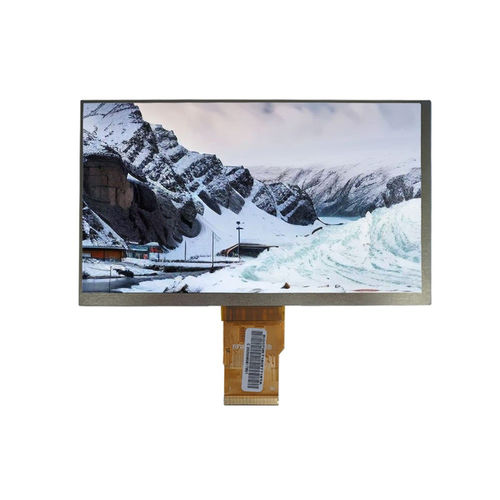

Modulo di visualizzazione TFT LCD YX07021312416BC

TNa colori1024 x 600

Panoramica del prodotto
Il YX07021312416BC di Yousee è un modulo display TFT-LCD da 7,0 pollici con risoluzione 1024×600 (WSVGA) e interfaccia RGB a 24 bit. Progettato per pannelli di controllo industriali, sistemi HMI e display embedded per automazione, offre maggiore dettaglio rispetto al WVGA standard e una modalità trasmissiva Normally White adatta ad ambienti industriali interni.

Caratteristiche principali

• Dimensione display: 7,0 pollici
• Risoluzione: 1024 (RGB) × 600 (WSVGA)
• Interfaccia: RGB 24 bit
• Tipo LCD: TFT-LCD, trasmissivo
• Modalità di visualizzazione: Normally White
• Direzione di visualizzazione: 6 O'Clock (TN)

Specifiche di base (table)
Display Size : 7.0 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally White
Resolution : 1024 (RGB) × 600
Active Area : 154.21 × 85.92 mm
Outline Dimensions : 165.0 × 100.0 × 3.5 mm
Pixel Pitch : 0.1506 × 0.1432 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : 6 O'Clock
Interface : 24-bit RGB
Backlight : White LED

Disegno meccanico
I disegni meccanici e i diagrammi dimensionali sono forniti per riferimento all'integrazione e al montaggio in armadi di controllo e involucri embedded.

Caratteristiche ottiche (table)
Resolution : 1024 × 600
Contrast Ratio : 500 : 1
Luminance : 300 cd/m² (typical)
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 70° / 70° / 50° / 70° (typ.)
Response Time : 25 ms

Condizioni operative (table)
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -20°C ~ +70°C

Caratteristiche / Specifiche tecniche

• Model: YX07021312416BC
• Display size: 7.0 inch
• Resolution: 1024×600 (RGB)
• Active area: 154.21 × 85.92 mm
• Outline dimensions: 165.0 × 100.0 × 3.5 mm
• Pixel pitch: 0.1506 × 0.1432 mm
• Pixel arrangement: RGB vertical stripe
• LCD type: TFT-LCD, transmissive
• Display mode: Normally White
• Viewing direction: 6 O'Clock (TN)
• Interface: 24-bit RGB
• Backlight: White LED
• Luminance (typical): 300 cd/m²
• Contrast ratio (typical): 500:1
• Viewing angle (CR ≥ 10): 70°/70°/50°/70°
• Response time: 25 ms
• Operating temperature: -10°C to +60°C
• Storage temperature: -20°C to +70°C
• Applicazioni tipiche: pannelli di controllo industriali, sistemi HMI, display embedded per apparecchiature di automazione
