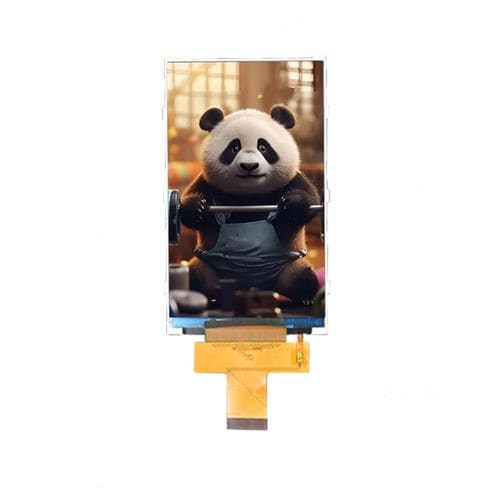

Modulo di visualizzazione TFT LCD YX43022A

IPSa colori800 x 480

Panoramica del prodotto
Lo YX43022A (Yousee) è un modulo display TFT LCD IPS da 4,3" con risoluzione 800×480 (WVGA) e interfaccia LVDS, progettato per sistemi di controllo industriale, terminali embedded, dispositivi medicali e applicazioni HMI professionali. La tecnologia IPS e l'angolo di visione All-O’Clock garantiscono una resa cromatica uniforme e qualità dell'immagine stabile da qualsiasi direzione. Il driver ST7262 supporta una trasmissione LVDS affidabile per trasferimenti dati ad alta velocità e basso rumore. Il formato compatto da 4,3" e la luminanza di 500 cd/m² rendono il modulo adatto a dispositivi indoor e semi-outdoor che richiedono buona visibilità e prestazioni di visualizzazione precise.

Specifiche di base
Voce — Specifica
Dimensione display — 4,3 pollici
Tipo LCD — IPS TFT-LCD, Trasmissivo
Risoluzione — 800 (RGB) × 480
Area attiva — 95.04 × 53.86 mm
Dimensioni esterne — 105.4 × 67.15 × 3.0 mm
Pixel pitch — 0.1926 × 0.1926 mm
Direzione di visualizzazione — All-O’Clock
Driver IC — ST7262
Interfaccia — LVDS

Disegno meccanico
I disegni meccanici e le immagini delle dimensioni sono forniti per riferimento al montaggio e all'integrazione.

Caratteristiche ottiche
Parametro — Tipico
Risoluzione — 800 × 480
Rapporto di contrasto — 800 : 1
Gamut colore — 60%
Luminanza — 500 cd/m²
Uniformità di luminanza — 80%
Angolo di visione (CR ≥ 10) — 80° (tutte le direzioni)
Tempo di risposta — 25 ms

Condizioni operative
Voce — Intervallo
Temperatura di esercizio — -20°C ~ +70°C
Temperatura di stoccaggio — -30°C ~ +80°C
Umidità — ≤ 90% UR (60°C)

Specifiche tecniche

• Modello: YX43022A
• Dimensione display: 4,3 pollici
• Risoluzione: 800 (RGB) × 480 (WVGA)
• Tipo LCD: IPS TFT-LCD, Trasmissivo
• Interfaccia: LVDS
• Driver IC: ST7262
• Area attiva: 95.04 × 53.86 mm
• Dimensioni esterne: 105.4 × 67.15 × 3.0 mm
• Pixel pitch: 0.1926 × 0.1926 mm
• Rapporto di contrasto: 800:1
• Gamut colore: 60%
• Luminanza: 500 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione: All-O’Clock, 80° (tutte le direzioni)
• Tempo di risposta: 25 ms
• Temperatura di esercizio: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% UR (60°C)
