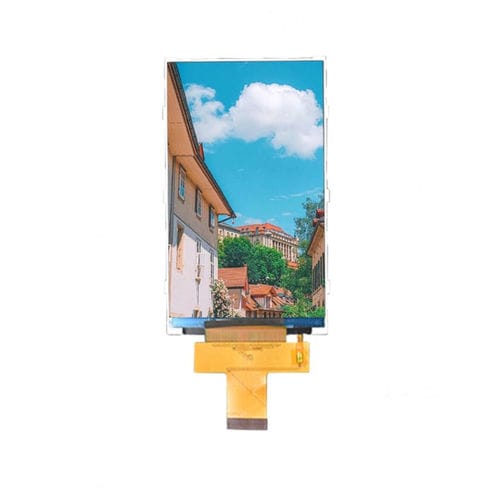

Modulo di visualizzazione TFT LCD YX43014A

IPSa colori480 x 800

Panoramica del prodotto
Lo YX43014A è un modulo LCD TFT IPS da 4,3 pollici con risoluzione 480×800 (WVGA) e interfaccia MIPI DSI, progettato per HMI industriali, terminali medicali, dispositivi smart e piattaforme embedded Linux/Android. La tecnologia IPS e la direzione di visualizzazione All-O'Clock garantiscono riproduzione cromatica coerente, elevato rapporto di contrasto e buona leggibilità da ampi angoli. Il driver ST7701S supporta la trasmissione video MIPI ad alta velocità per grafica fluida e interfacce utente reattive. Il profilo sottile di 2,0 mm e l'area attiva compatta lo rendono adatto a progetti con spazi ridotti che richiedono prestazioni visive chiare.

Specifiche principali
Dimensione display: 4.3 inch
Risoluzione: 480 (RGB) × 800 (WVGA)
Area attiva: 56.16 × 93.60 mm
Dimensioni esterne: 60.86 × 104.50 × 2.00 mm
Pitch pixel: 0.117 × 0.117 mm

Caratteristiche ottiche
Rapporto di contrasto: 800:1
Gamut colore: 60%
Luminanza: 340 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): All-O'Clock, 80° (tutte le direzioni)
Tempo di risposta: 25 ms

Condizioni operative
Temperatura operative: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤ 90% UR (60°C)

Applicazioni
Adatto per HMI industriali, terminali medici, dispositivi smart portatili e sistemi embedded Linux/Android.

Caratteristiche tecniche

• Model: YX43014A
• Brand: Yousee
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Interfaccia: MIPI DSI
• Driver IC: ST7701S
• Risoluzione: 480 (RGB) × 800
• Area attiva: 56.16 × 93.60 mm
• Dimensioni esterne: 60.86 × 104.50 × 2.00 mm
• Pitch pixel: 0.117 × 0.117 mm
• Rapporto di contrasto: 800:1
• Luminanza: 340 cd/m²
• Angolo di visione: All-O'Clock (80°)
• Tempo di risposta: 25 ms
• Temperatura operative: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% UR (60°C)
• Applicazioni tipiche: HMI industriali, terminali medici, dispositivi smart, piattaforme Linux/Android embedded
