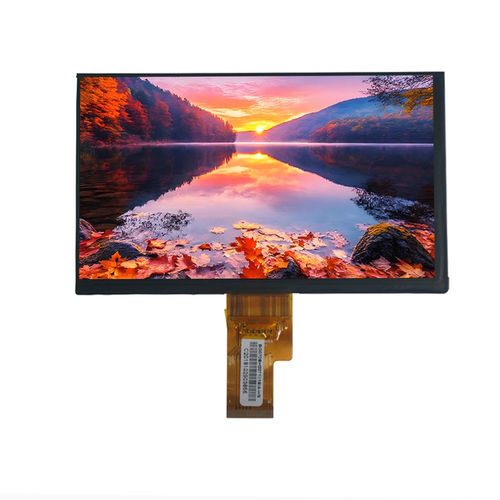

Modulo di visualizzazione TFT LCD YX10121151816HE

TNa colori1024 x 600

Panoramica
Il YX10121151816HE è un modulo display TFT LCD da 10,1" con risoluzione 1024×600 (WSVGA) e interfaccia LVDS, progettato per HMI industriali, dispositivi embedded e applicazioni professionali di visualizzazione che richiedono trasmissione del segnale stabile e affidabilità a lungo termine. L'area visiva da 10,1" migliora la leggibilità per pannelli operatore, sistemi di monitoraggio e cruscotti grafici. La modalità Normally Black e l'interfaccia LVDS garantiscono contrasto bilanciato e buona immunità alle interferenze in ambienti elettricamente rumorosi.

Specifiche di base
Dimensione display — 10,1 pollice
Tipo di LCD — TFT-LCD, trasmissivo
Modalità di visualizzazione — Normally Black
Risoluzione — 1024 (RGB) × 600 (WSVGA)
Area attiva — 222,72 × 125,28 mm
Dimensioni esterne — 235,00 × 143,00 × 5,20 mm
Pitch dei pixel — 0,2175 × 0,2088 mm
Disposizione dei pixel — RGB Vertical Stripe
Direzione di visualizzazione — ore 6 (TN)
Interfaccia — LVDS
Retroilluminazione — LED bianco

Caratteristiche ottiche
Risoluzione — 1024 × 600
Rapporto di contrasto — 500 : 1
Luminanza — 300 cd/m²
Uniformità di luminanza — 80%
Angolo di visione (CR ≥ 10) — 70° / 70° / 50° / 70°
Tempo di risposta — 25 ms

Condizioni operative
Temperatura operativa — -20°C a +70°C
Temperatura di stoccaggio — -30°C a +80°C
Umidità — ≤ 90% UR (60°C)

Applicazioni

• Sistemi di controllo industriale
• Interfacce uomo‑macchina (HMI)
• Dispositivi embedded e display professionali
• Pannelli operatore, sistemi di monitoraggio e cruscotti grafici

Specifiche tecniche

• Modello: YX10121151816HE
• Marca: Yousee
• Dimensione display: 10,1 pollice
• Risoluzione: 1024 (RGB) × 600 (WSVGA)
• Tipo di LCD: TFT-LCD, trasmissivo
• Modalità di visualizzazione: Normally Black
• Direzione di visualizzazione: ore 6 (TN)
• Interfaccia: LVDS
• Area attiva: 222,72 × 125,28 mm
• Dimensioni esterne: 235,00 × 143,00 × 5,20 mm
• Pitch dei pixel: 0,2175 × 0,2088 mm
• Disposizione dei pixel: RGB Vertical Stripe
• Retroilluminazione: LED bianco
• Rapporto di contrasto: 500:1
• Luminanza: 300 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 70°/70°/50°/70°
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)
