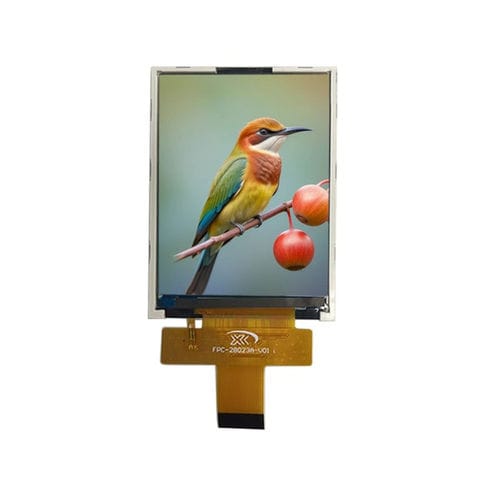

Modulo di visualizzazione TFT LCD YX28023A

IPSa colori480 x 640

Panoramica
Il YX28023A è un modulo display TFT LCD da 2,8 pollici ad alta risoluzione con 480×640 RGB e interfaccia MIPI DSI, progettato per applicazioni embedded avanzate e terminali intelligenti. Con elevata densità di pixel e angolo di visione All-O’Clock (IPS), questo modulo offre immagini nitide, grafica fluida e resa cromatica uniforme da ogni direzione. Alimentato dal driver ST7701S, supporta trasmissioni dati ad alta velocità ed è adatto a piattaforme embedded basate su Linux, Android e sistemi ad alte prestazioni. Il design meccanico sottile e il profilo compatto facilitano l'integrazione in strumenti portatili, controller intelligenti, terminali POS e dispositivi medicali dove sono richieste elevate prestazioni visive in spazi ridotti.

Specifiche di base
Dimensione display: 2,8 inch
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 480 (RGB) × 640
Area attiva: 43,20 × 57,60 mm
Dimensioni esterne: 50,00 × 69,20 × 2,34 mm
Pitch pixel: 0,090 × 0,090 mm
Direzione di visione: All O’Clock (IPS)
Driver IC: ST7701S
Interfaccia: MIPI DSI
Retroilluminazione: LED bianchi × 4
Tensione ingresso LCM: 2,8 V (typ.)

Disegno meccanico
Il disegno meccanico e il profilo del modulo sono forniti per riferimento di integrazione e montaggio.

Caratteristiche ottiche
Risoluzione: 480 × 640
Rapporto di contrasto: 800 : 1
Gamut colore: 60%
Luminanza: 300 cd/m² (typ.)
Uniformità della luminanza: 80%
Angolo di visione (CR≥10): 80° (tutte le direzioni)
Tempo di risposta: 35 ms

Caratteristiche elettriche
Tensione analogica (VCC): 2,8 V (typ.)
Tensione logica (IOVCC): 1,8 V (typ.)
Intervallo tensione d'ingresso: 1,65 – 3,3 V

Caratteristiche del retroilluminazione
Tipo LED: LED bianco
Quantità LED: 4 pz
Tensione diretta: 3,2 V
Corrente di pilotaggio: 80 mA

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% RH (60°C)

Caratteristiche / Specifiche tecniche

• Modello: YX28023A
• Marca: Yousee
• Dimensione display: 2,8 inch
• Risoluzione: 480 × 640 (RGB)
• Tipo LCD: TFT-LCD, trasmissivo, visione IPS
• Interfaccia: MIPI DSI
• Driver IC: ST7701S
• Area attiva: 43,20 × 57,60 mm
• Dimensioni esterne: 50,00 × 69,20 × 2,34 mm
• Pitch pixel: 0,090 × 0,090 mm
• Retroilluminazione: 4 × LED bianchi (Tensione diretta 3,2 V, Corrente 80 mA)
• Luminanza tipica: 300 cd/m²; uniformità 80%
• Contrasto: 800:1; gamut colore ≈ 60%
• Angolo di visione: All O’Clock, 80° (CR≥10)
• Tempo di risposta: 35 ms
• Tensione ingresso LCM: 2,8 V (typ.); tensione I/O logica 1,8 V; intervallo ingresso 1,65–3,3 V
• Intervallo temperatura operativa: -20°C a +70°C; stoccaggio: -30°C a +80°C
