Modulo di visualizzazione TFT LCD YX35024A
TNa colori320 x 480

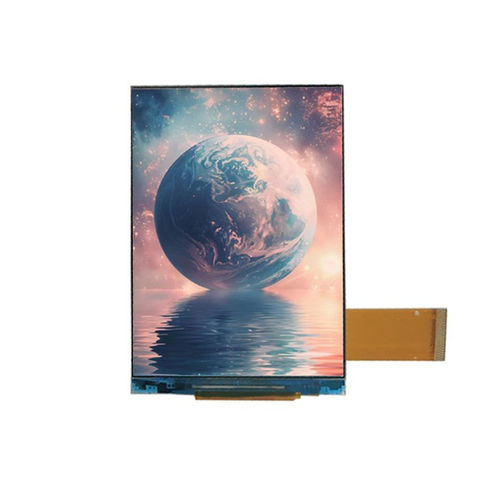

Modulo di visualizzazione TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / a colori / 320 x 480
Modulo di visualizzazione TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / a colori / 320 x 480
Modulo di visualizzazione TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / a colori / 320 x 480 - immagine - 2
Modulo di visualizzazione TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / a colori / 320 x 480 - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Shenzhen Yousee Technology Co., Ltd.

Caratteristiche

Tipo di schermo
TFT LCD, TN
Tipo
a colori
Formato
320 x 480
Dimensioni dello schermo
3,5"
Applicazioni
industriali
Interfaccia
RGB, MCU
Lunghezza

54,48 mm
(2,145 in)

Larghezza

84,71 mm
(3,335 in)

Spessore

2,3 mm
(0,091 in)

Temperatura di utilizzo

Max.: 70 °C
(158 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Panoramica del prodotto
Il YX35024A è un modulo display TFT LCD da 3,5 pollici con risoluzione 320×480 che supporta interfacce duali MCU e RGB. È pensato per pannelli di controllo industriali, terminali portatili e sistemi HMI embedded.
Il modulo utilizza un pannello TN trasmissivo ottimizzato per la visualizzazione a ore 12, garantendo buona leggibilità frontale, luminanza stabile e prestazioni affidabili in applicazioni con orientamento fisso come contatori, console di controllo e strumenti portatili.
Dotato del driver ILI9488, il YX35024A supporta sia il controllo via MCU sia l'ingresso video RGB ad alta velocità, offrendo opzioni di integrazione flessibili per bilanciare costi, prestazioni e complessità del sistema.

Specifiche di base
Dimensione display: 3,5 pollici
Tipo LCD: TN TFT-LCD, trasmissivo
Risoluzione: 320 (RGB) × 480
Area attiva: 48,96 × 73,44 mm
Dimensioni esterne: 54,48 × 84,71 × 2,30 mm
Pitch pixel: 0,08625 × 0,08625 mm
Direzione di visione: 12 O'Clock
Driver IC: ILI9488
Interfaccia: MCU / RGB

Caratteristiche ottiche
Risoluzione: 320 × 480
Rapporto di contrasto: 800 : 1
Gamut colore: 60%
Luminanza: 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 70° (SX/DX), 70° (SOPRA), 60° (SOTTO)
Tempo di risposta: 25 ms

Condizioni operative
Temperatura di esercizio: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Meccanica
Disegni meccanici e quotature sono disponibili nella pagina prodotto per dettagli di montaggio e dimensioni.

Specifiche tecniche
  • Modello: YX35024A
  • Marca: Yousee
  • Dimensione display: 3,5 pollici
  • Risoluzione: 320 × 480 (RGB)
  • Tipo LCD: TN, trasmissivo
  • Driver IC: ILI9488
  • Interfaccia: MCU / RGB
  • Area attiva: 48,96 × 73,44 mm
  • Dimensioni esterne: 54,48 × 84,71 × 2,30 mm
  • Pitch pixel: 0,08625 × 0,08625 mm
  • Direzione di visione: 12 O'Clock
  • Rapporto di contrasto: 800 : 1
  • Gamut colore: 60%
  • Luminanza: 300 cd/m²
  • Uniformità di luminanza: 80%
  • Angolo di visione (CR ≥ 10): 70° (SX/DX), 70° (SOPRA), 60° (SOTTO)
  • Tempo di risposta: 25 ms
  • Temperatura di esercizio: -20°C ~ +70°C
  • Temperatura di stoccaggio: -30°C ~ +80°C
  • Umidità: ≤ 90% UR (60°C)
