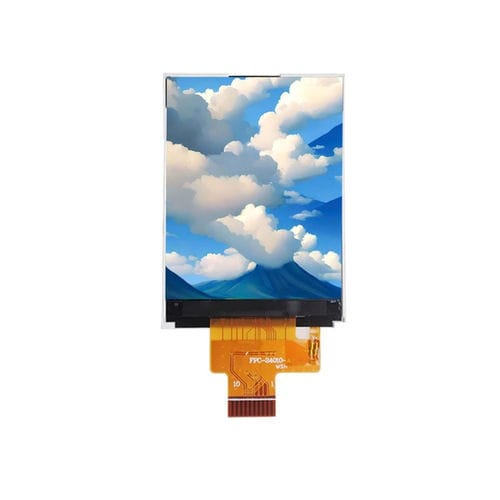

Modulo di visualizzazione TFT LCD YX24058A

a coloriad alta risoluzione480 x 640

Panoramica
Il YX24058A è un modulo display TFT-LCD MIPI da 2,4" di Yousee con risoluzione RGB 480×640 e angolo di visione All O’Clock. Alimentato dal driver ST7701S, supporta trasferimenti dati ad alta velocità per piattaforme Linux, Android e sistemi embedded ad alte prestazioni. Il design sottile e le dimensioni compatte lo rendono idoneo per strumenti portatili, controller intelligenti, terminali POS e dispositivi medicali che richiedono elevata qualità visiva in spazi ridotti.

Specifiche di base
Dimensione display: 2,4"
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 480 (RGB) × 640
Area attiva: 36,72 × 48,96 mm
Dimensioni esterne: 41,72 × 60,26 × 2,15 mm
Pixel pitch: 0,0765 × 0,0765 mm
Direzione di visione: All O’Clock
Driver IC: ST7701S
Interfaccia: MIPI DSI

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Disegno meccanico
Sul product page è disponibile un disegno meccanico e l'immagine dell'ingombro per riferimento di integrazione e montaggio.

Specifiche tecniche

• Modello: YX24058A
• Dimensione display: 2,4"
• Risoluzione: 480×640 (RGB)
• Tipo LCD: TFT-LCD, trasmissivo
• Area attiva: 36,72 × 48,96 mm
• Dimensioni esterne: 41,72 × 60,26 × 2,15 mm
• Pixel pitch: 0,0765 × 0,0765 mm
• Direzione di visione: All O’Clock (ampio angolo di visione)
• Driver IC: ST7701S
• Interfaccia: MIPI DSI
• Applicazioni tipiche: strumenti portatili, controller intelligenti, terminali POS, dispositivi medicali
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)
