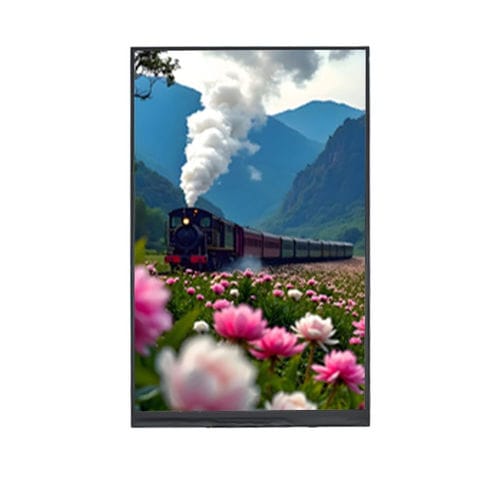

Modulo di visualizzazione TFT LCD YX08017482717NA

TNa colori1024 x 768

Panoramica
Il YX08017482717NA è un modulo display TFT-LCD da 8,0 pollici di Yousee con risoluzione 1024×768 (XGA) e interfaccia LVDS. È destinato a sistemi di controllo industriale, pannelli HMI, apparecchiature medicali e applicazioni embedded che richiedono trasmissione del segnale stabile e prestazioni affidabili nel tempo. La risoluzione XGA offre proporzioni dello schermo equilibrate e dettagli chiari per la visualizzazione dei dati e le interfacce grafiche, mentre l'interfaccia LVDS assicura integrità di segnale in ambienti con interferenze elettriche.

Caratteristiche principali

• Dimensione display: 8,0 pollici
• Risoluzione: 1024 (RGB) × 768 (XGA)
• Interfaccia: LVDS
• Tipo LCD: TFT-LCD, trasmissivo
• Modalità display: Normally Black
• Direzione di visione: 6 in punto (TN)
• Retroilluminazione: LED bianco

Specifiche tecniche

• Codice prodotto: YX08017482717NA
• Marca: Yousee
• Area attiva: 162.05 × 121.54 mm
• Dimensioni esterne: 170.60 × 136.40 × 3.80 mm
• Pixel pitch: 0.15825 × 0.15825 mm
• Disposizione pixel: striscia verticale RGB
• Contrasto (tip.): 700 : 1
• Luminanza (tip.): 300 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 70° / 70° / 60° / 70°
• Tempo di risposta (tip.): 25 ms
• Temperatura operativa: -10°C ~ +60°C
• Temperatura di stoccaggio: -20°C ~ +70°C

Caratteristiche ottiche
Il modulo offre risoluzione XGA con contrasto tipico di 700:1 e luminanza tipica di 300 cd/m². Angoli di visione e uniformità sono specificati per l'integrazione in installazioni fisse e pannelli strumenti.

Condizioni operative
Progettato per intervalli ambientali industriali standard: funzionamento -10°C a +60°C, stoccaggio -20°C a +70°C. Fare riferimento ai dati del produttore per derating termico e vita utile del retroilluminazione in funzionamento continuo.

Meccanica & integrazione
Le dimensioni esterne e i disegni meccanici sono forniti per il riferimento di montaggio e le sagome di taglio pannello. Il profilo sottile di 3,80 mm è adatto a chassis embedded e armadi di controllo con spazio ridotto.

Applicazioni

• Pannelli di controllo e automazione industriale
• HMI e interfacce operatore
• Dispositivi medicali con display integrato
• Sistemi embedded e strumentazione
