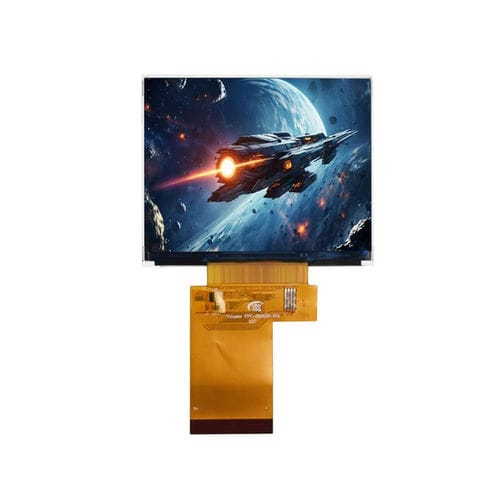

Modulo di visualizzazione TFT LCD YX35012A

a colori640 x 4803,5"

Panoramica del prodotto
Lo YX35012A è un modulo display TFT-LCD trasmissivo da 3,5 pollici con risoluzione 640×480 (VGA). Supporta interfacce doppie (3SPI e RGB a 24 bit) ed è pilotato dal driver IC N93052C, permettendo l'integrazione sia con sistemi MCU via SPI sia con piattaforme pilotate in RGB. Il modulo offre nitidezza a livello VGA, ampio angolo di visione (All O'Clock) e un profilo compatto adatto a controllo industriale, terminali medici, POS e piattaforme embedded.

Caratteristiche principali

• Dimensione display: 3,5 pollici, TFT-LCD trasmissivo
• Risoluzione: 640×480 (RGB, VGA)
• Interfaccia doppia: 3SPI + RGB a 24 bit
• Driver IC: N93052C
• Direzione di visione ampia: All O'Clock
• Dimensioni esterne compatte
• Gamma operativa idonea all'uso industriale

Specifiche di base
Modello: YX35012A
Dimensione display: 3,5 pollici
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 640 (RGB) × 480
Area attiva: 70,08 × 52,56 mm
Dimensioni esterne: 76,9 × 63,9 × 3,0 mm
Pitch pixel: 0,110 × 0,110 mm
Direzione di visione: All O'Clock
Interfaccia: 3SPI + RGB a 24 bit
Driver IC: N93052C

Caratteristiche ottiche
Rapporto di contrasto: 600–800 : 1
Gamut colore: 50%
Luminanza: 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 75°–85° (tutte le direzioni)
Tempo di risposta: 25 ms

Condizioni operative
Temperatura operativa: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤ 90% UR (60°C)

Applicazioni

• Pannelli di controllo industriale
• Terminali medicali
• Sistemi point-of-sale (POS)
• Piattaforme embedded e dispositivi industriali/consumer che richiedono qualità video VGA

Specifiche tecniche

• Modello: YX35012A
• Dimensione display: 3,5 pollici
• Risoluzione: 640×480 (RGB)
• Area attiva: 70,08 × 52,56 mm
• Dimensioni esterne: 76,9 × 63,9 × 3,0 mm
• Pitch pixel: 0,110 × 0,110 mm
• Tipo LCD: TFT-LCD, trasmissivo
• Direzione di visione: All O'Clock
• Driver IC: N93052C
• Interfaccia: 3SPI + RGB a 24 bit
• Rapporto di contrasto: 600–800 : 1
• Gamut colore: 50%
• Luminanza: 300 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 75°–85°
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)
