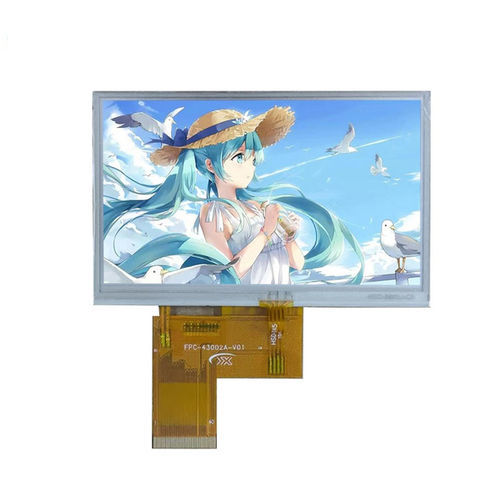

Modulo di visualizzazione TFT LCD YX43011 series

a colorigrafico800 x 480

Panoramica del prodotto
Lo YX43011B di Yousee è un modulo display TFT LCD da 4,3 pollici ad alta luminosità, con risoluzione 800×480 (WVGA) e interfaccia RGB standard. È progettato per pannelli di controllo industriali, dispositivi esterni e sistemi HMI embedded che richiedono buona leggibilità in condizioni di forte illuminazione ambientale. Con una luminanza di 800 cd/m² e angolo di visione All-O'Clock, il display offre immagini brillanti, nitide e uniformi da qualsiasi direzione. Guidato dal driver ST7262, garantisce elaborazione del segnale stabile e prestazioni affidabili a lungo termine per applicazioni professionali. Il formato compatto da 4,3 pollici e la capacità di lettura alla luce del sole rendono lo YX43011B adatto a dispositivi portatili, sistemi veicolari, terminali esterni e strumenti industriali.

Specifiche di base

• Modello: YX43011B
• Dimensione display: 4,3 pollici
• Tipo LCD: TFT-LCD, trasmissivo
• Risoluzione: 800 (RGB) × 480 (WVGA)
• Area attiva: 95,04 × 53,86 mm
• Dimensioni esterne: 105,4 × 67,15 × 3,0 mm
• Pixel Pitch: 0,1926 × 0,1926 mm
• Direzione di visione: All-O'Clock
• Driver IC: ST7262
• Interfaccia: RGB

Caratteristiche ottiche

• Contrasto: 800 : 1
• Gamut colore: 60%
• Luminanza: 800 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
• Tempo di risposta: 25 ms

Condizioni operative

• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% UR (60°C)

Applicazioni e caratteristiche chiave

• TFT ad alta luminosità leggibile alla luce del sole, adatto ad ambienti esterni
• Progettato per pannelli di controllo industriali, HMI embedded, dispositivi portatili e sistemi veicolari
• Interfaccia RGB standard per integrazione semplificata
• Largo angolo di visione (All-O'Clock) che assicura immagine uniforme da qualsiasi direzione
• Alimentato dal driver ST7262 per un'elaborazione del segnale stabile

Specifiche tecniche

• Model: YX43011B
• Display Size: 4.3 inch
• Resolution: 800 (RGB) × 480 (WVGA)
• Brightness: 800 cd/m² (800 nits)
• LCD Type: TFT-LCD, Transmissive
• Viewing Direction: All-O'Clock (wide viewing angle)
• Driver IC: ST7262
• Interface: RGB
• Active Area: 95.04 × 53.86 mm
• Outline Dimensions: 105.4 × 67.15 × 3.0 mm
• Pixel Pitch: 0.1926 × 0.1926 mm
• Contrast Ratio: 800 : 1
• Color Gamut: 60%
• Luminance Uniformity: 80%
• Viewing Angle (CR ≥ 10): 80° (all directions)
• Response Time: 25 ms
• Operating Temperature: -20°C ~ +70°C
• Storage Temperature: -30°C ~ +80°C
• Humidity: ≤ 90% RH (60°C)
