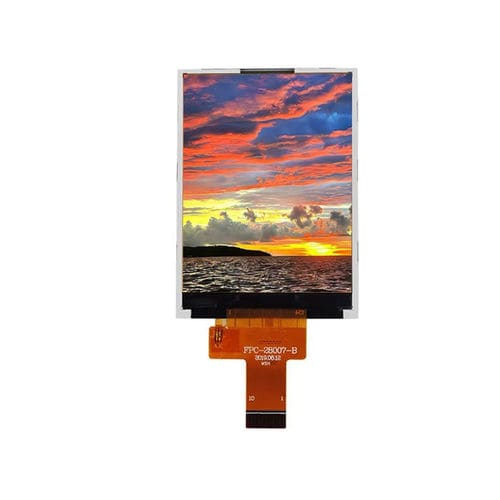

Modulo di visualizzazione TFT LCD YX28005A

IPSa colori240 x 320

Panoramica del prodotto
Lo YX28005A è un modulo LCD TFT IPS trasmissivo da 2,8 pollici con risoluzione 240×320, ampio angolo di visione e riproduzione dei colori stabile. Con il driver ST7789V e interfaccia SPI, è pensato per un'integrazione semplice in pannelli HMI, controllori industriali e dispositivi portatili, garantendo consumi contenuti e funzionamento affidabile.

Specifiche di base
Dimensione display: 2,8 pollici
Tipo LCD: IPS TFT-LCD, trasmissivo
Risoluzione: 240 (RGB) × 320
Area attiva: 43,20 × 57,60 mm
Dimensioni esterne: 50,00 × 69,20 × 2,30 mm
Passo-pixel: 0,180 × 0,180 mm
Direzione di visualizzazione: IPS ampio angolo
Driver IC: ST7789V
Interfaccia: SPI

Disegno meccanico
I disegni meccanici e gli schemi dimensionali sono forniti per il montaggio e la progettazione dell'involucro. Fare riferimento alle immagini prodotto e alla scheda tecnica per le viste dimensionali dettagliate.

Caratteristiche ottiche
Risoluzione: 240 × 320
Contrasto: 500 : 1
Gamut di colore: 60%
Luminanza: 300 cd/m²
Uniformità della luminanza: 80%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 16 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Specifiche tecniche

• Modello: YX28005A
• Dimensione display: 2,8 pollici
• Risoluzione: 240×320 (RGB)
• Tipo LCD: IPS trasmissivo TFT
• Area attiva: 43,20 × 57,60 mm
• Dimensioni esterne: 50,00 × 69,20 × 2,30 mm
• Passo-pixel: 0,180 × 0,180 mm
• Direzione di visualizzazione: IPS ampio angolo
• Driver IC: ST7789V
• Interfaccia: SPI
• Luminanza: 300 cd/m²
• Contrasto: 500 : 1
• Gamut di colore: 60%
• Tempo di risposta: 16 ms
• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% UR (60°C)
