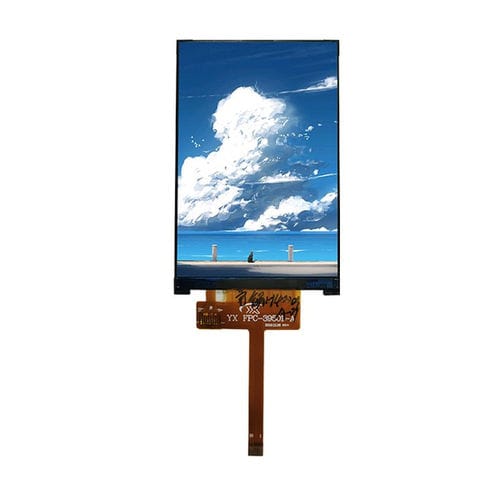

Modulo di visualizzazione TFT LCD YX39501B

TNa colori320 x 480

Panoramica del prodotto
Il Yousee YX39501B è un modulo LCD TFT da 3.95 inch con risoluzione 320×480 e driver ST7796S. Progettato per pannelli di controllo industriali, dispositivi portatili e HMI embedded, utilizza un pannello a-Si TN positivo trasmissivo ottimizzato per visione a 12 O'Clock, garantendo buona leggibilità frontale e luminanza stabile nelle applicazioni a orientamento fisso. L'interfaccia SPI favorisce l'integrazione con MCU per sistemi embedded a basso costo.

Specifiche principali

• Model: YX39501B
• Display size: 3.95 inch
• Resolution: 320 (RGB) × 480
• LCD type: a-Si TFT-LCD, Positive Transmissive (TN)
• Active area: 55.68 × 83.52 mm
• Outline dimensions: 60.20 × 94.00 × 2.39 mm
• Pixel pitch: 0.174 × 0.174 mm
• Viewing direction: 12 O'Clock
• Driver IC: ST7796S
• Interface: SPI

Meccanica e integrazione
Disegni meccanici e dimensioni di ingombro sono forniti per il ritaglio del pannello e il montaggio. Lo spessore di 2.39 mm supporta design embedded sottili; consultare il disegno meccanico per la posizione dei connettori e i punti di fissaggio.

Ottica e prestazioni

• Resolution: 320 × 480
• Typical luminance: 300 cd/m²
• Contrast ratio: 500:1
• Color gamut: 60%
• Response time: 16 ms
• Luminance uniformity: 80%
• Viewing angle (CR ≥ 10): 60° (L/R/U), 55° (D)

Condizioni ambientali

• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Humidity: ≤ 90% RH (60°C)

Applicazioni

• Pannelli di controllo industriali e HMI embedded
• Dispositivi portatili e strumenti portatili
• Misuratori, terminali medicali e altri display a orientamento fisso
