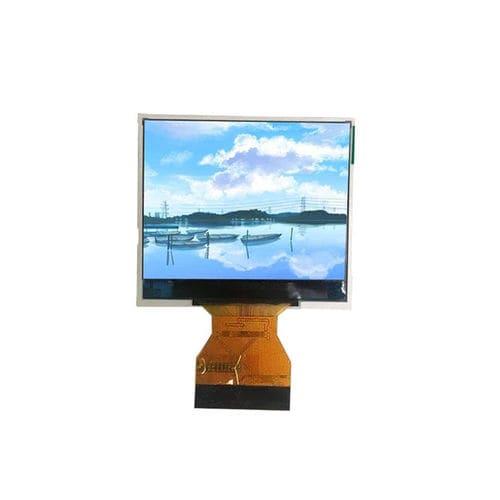

Modulo di visualizzazione TFT LCD YX20013A

IPStouch screena colori

Panoramica del prodotto
Il YX20013A è un modulo display touch LCD TFT IPS trasmissivo da 2,0 pollici con risoluzione 320×240 (RGB). Integra il driver ILI9342C, supporta l'interfaccia 3SPI + RGB e utilizza retroilluminazione con 3 LED bianchi. È destinato a sistemi basati su MCU e processori embedded che richiedono un display touch compatto e con ampio angolo di visuale.

Specifiche principali

• Modello: YX20013A
• Dimensione display: 2,0 pollici
• Risoluzione: 320 × 240 (RGB)
• Area attiva: 40,8 × 30,6 mm
• Dimensioni esterne: 46,1 × 40,96 × 2,53 mm
• Pitch pixel: 0,1275 × 0,1275 mm
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Direzione di visuale: IPS ampia visuale
• Driver IC: ILI9342C
• Interfaccia: 3SPI + RGB
• Retroilluminazione: 3 × LED bianchi
• Contrasto: 800:1 (tipico)
• Gamut colore: 60% (tipico)
• Luminanza: 300 cd/m² (tipico)
• Uniformità di luminanza: 80% (tipico)
• Tempo di risposta: 25 ms (tipico)

Disegno meccanico
Dimensioni meccaniche: 46,1 × 40,96 × 2,53 mm. Area attiva: 40,8 × 30,6 mm. Il disegno meccanico e le posizioni dei connettori sono forniti per riferimento all'integrazione e al montaggio.

Caratteristiche ottiche

• Contrasto: 800:1 (tipico)
• Gamut colore: 60% (tipico)
• Luminanza: 300 cd/m² (tipico)
• Uniformità di luminanza: 80% (tipico)
• Tempo di risposta: 25 ms (tipico)

Caratteristiche elettriche

• Tensione di alimentazione analogica (VCC): 3,3 V
• Livello logico alto in ingresso: ≥ 0,7 × IOVCC
• Livello logico basso in ingresso: ≤ 0,3 × IOVCC

Condizioni operative

• Temperatura di esercizio: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% HR (60°C)

Applicazioni

• Pannelli di controllo industriali e HMI
• Strumenti medici portatili
• Terminali intelligenti e dispositivi portatili
• Sistemi embedded e piattaforme di sviluppo

Informazioni per l'ordine
Modello: YX20013A. Scheda tecnica, disegni meccanici e opzioni di personalizzazione (tipo di touch, configurazione interfaccia) disponibili su richiesta. Contattare il fornitore per tempi di consegna e prezzi per volume.
