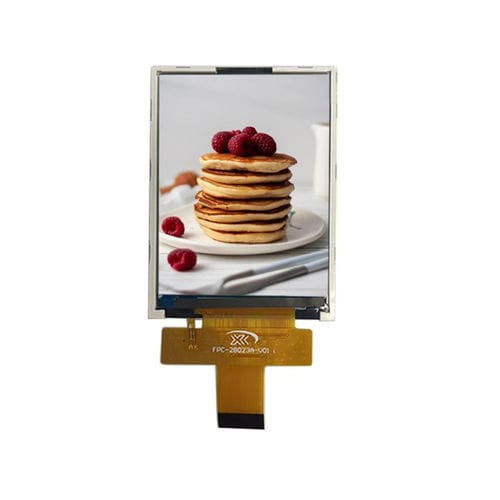

Modulo di visualizzazione TFT LCD YX30001A

IPSa colori360 x 640

Panoramica del prodotto
Lo YX30001A è un modulo display TFT-LCD da 3,0 pollici con risoluzione 360 × 640 RGB e interfaccia MIPI DSI. Pilotato da ST7701S, offre angolo di visione All O’Clock (IPS) e profilo sottile di 2,40 mm, adatto a sistemi embedded e terminali industriali con spazio limitato.

Caratteristiche principali

• Dimensione display: 3,0 pollici
• Risoluzione: 360 (RGB) × 640
• Tipo LCD: TFT-LCD, trasmissivo
• Direzione di visione: IPS / All O’Clock
• Driver IC: ST7701S
• Interfaccia: MIPI DSI
• Retroilluminazione: LED bianchi × 4

Specifiche di base
Voce: Specifica
Dimensione display: 3,0 pollici
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 360 (RGB) × 640
Area attiva: 36,72 × 65,28 mm
Dimensioni esterne: 42,64 × 74,51 × 2,40 mm
Pitch pixel: 0,102 × 0,102 mm
Direzione di visione: All O’Clock (IPS)
Driver IC: ST7701S
Interfaccia: MIPI DSI
Retroilluminazione: LED bianchi × 4
Tensione ingresso LCM: 2,8 ±0,1 V

Meccanica
Design meccanico compatto con profilo sottile di 2,40 mm per integrazione in strumenti portatili e involucri ristretti. Disegno meccanico disponibile nella pagina prodotto.

Caratteristiche ottiche
Parametro: Tipico
Risoluzione: 360 × 640
Contrasto: 250 : 1
Gamut colore: 70%
Luminanza: 300 cd/m²
Uniformità luminanza: 60%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta: 30 ms

Condizioni operative
Voce: Intervallo
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% RH (60°C)

Note applicative
Progettato per piattaforme basate su Linux e Android e per sistemi embedded ad alte prestazioni. Applicazioni tipiche: strumenti portatili, terminali medicali, sistemi POS e controller intelligenti che richiedono alta qualità di visualizzazione in spazi ridotti.

Specifiche tecniche

• Modello: YX30001A
• Dimensione display: 3,0 pollici
• Risoluzione: 360 × 640 (RGB)
• Tipo LCD: TFT-LCD, trasmissivo
• Area attiva: 36,72 × 65,28 mm
• Dimensioni esterne: 42,64 × 74,51 × 2,40 mm
• Pitch pixel: 0,102 × 0,102 mm
• Direzione di visione: All O’Clock (IPS)
• Driver IC: ST7701S
• Interfaccia: MIPI DSI
• Retroilluminazione: LED bianchi × 4
• Tensione ingresso LCM: 2,8 ±0,1 V
• Luminanza: 300 cd/m²
• Contrasto: 250 : 1
• Tempo di risposta: 30 ms
• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% RH (60°C)
