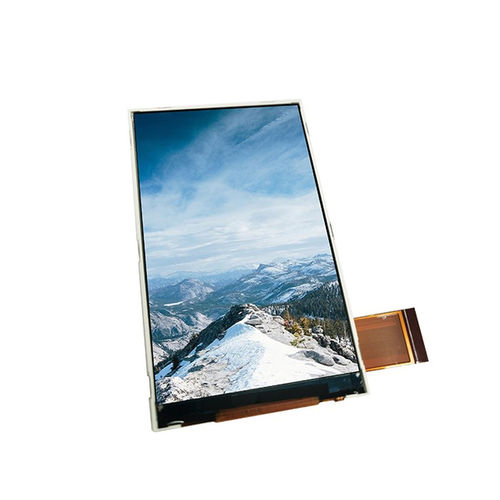

Modulo di visualizzazione TFT LCD YX35023A

IPSa colori480 x 800

Panoramica del prodotto
Il YX35023A di Yousee è un modulo LCD TFT da 3,5 pollici con risoluzione RGB 480×800 e doppia interfaccia 3SPI + RGB. Con il driver ST7701S, supporta il controllo MCU tramite SPI e l'ingresso video RGB ad alta velocità, idoneo per HMI industriali, dispositivi medicali, terminali intelligenti e sistemi embedded che richiedono un display compatto e ricco di informazioni.

Specifiche di base

• Modello: YX35023A
• Marca: Yousee
• Dimensione display: 3,5 pollici
• Risoluzione: 480 (RGB) × 800
• Tipo LCD: TFT-LCD, trasmissivo
• Area attiva: 45,36 × 75,60 mm
• Dimensioni esterne: 51,32 × 86,61 × 2,20 mm
• Pixel pitch: 0,0945 × 0,0945 mm
• Direzione di visualizzazione: All O’Clock (ampio angolo)
• Driver IC: ST7701S
• Interfaccia: 3SPI + RGB (interfaccia doppia)

Disegno meccanico
Il disegno meccanico è fornito per il modulo; dimensioni e dettagli di fissaggio sono conformi alle specifiche di base per l'integrazione in chassis e PCB.

Caratteristiche ottiche

• Risoluzione: 480 × 800
• Rapporto di contrasto: 600 : 1 (tip.)
• Gamut colore: 60% (tip.)
• Luminanza: 500 cd/m² (tip.)
• Uniformità di luminanza: 80% (tip.)
• Angolo di visione (CR ≥ 10): 70° (tutte le direzioni)
• Tempo di risposta: 25 ms (tip.)

Condizioni operative

• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤ 90% RH (60°C)

Applicazioni

• HMI industriali e pannelli di controllo
• Display per apparecchiature medicali
• Terminali intelligenti e dispositivi portatili
• Sistemi embedded con interfacce Android o Linux

Specifiche tecniche

• Area attiva: 45,36 × 75,60 mm
• Dimensioni esterne: 51,32 × 86,61 × 2,20 mm
• Pixel pitch: 0,0945 × 0,0945 mm
• Interfaccia: 3SPI + RGB
• Driver IC: ST7701S
• Rapporto di contrasto: 600 : 1
• Luminanza: 500 cd/m²
• Direzione di visualizzazione: All O’Clock
• Tempo di risposta: 25 ms
