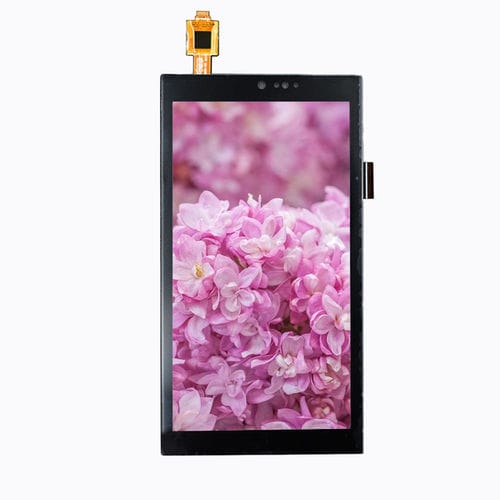

Modulo di visualizzazione TFT LCD YX50092A

IPSa colorigrafico

Panoramica del prodotto
Lo YX50092A è un modulo display TFT-LCD da 5,0 pollici con risoluzione HD 720×1280 in orientamento verticale. Offre elevata densità di pixel e visibilità All-O’Clock (IPS) uniforme su più angoli. Progettato per terminali portatili, HMI industriali, dispositivi smart e sistemi embedded, il modulo supporta SPI a 3 fili per i comandi e interfaccia RGB a 24 bit per i dati video, permettendo un'integrazione flessibile con MCU e SoC. Lo spessore ridotto di circa 1,7 mm e il design compatto facilitano l'installazione in dispositivi con spazio limitato.

Specifiche di base
Dimensione display: 5,0 pollici
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 720 (RGB) × 1280
Area attiva: 62,1 × 110,4 mm
Dimensioni esterne: 64,8 × 118,63 × 1,7 mm
Pixel Pitch: 0,0945 × 0,0945 mm
Direzione di visuale: All-O’Clock (IPS / visualizzazione in tutte le direzioni)
Interfaccia: SPI 3 fili + RGB 24 bit

Caratteristiche ottiche
Risoluzione (tipica): 720 × 1280
Contrasto (tipico): 800 : 1
Gamut colore (tipico): 60%
Luminanza (tipica): 450 cd/m²
Uniformità di luminanza (tipica): 80%
Angolo di visione (CR ≥ 10): 80° (tutte le direzioni)
Tempo di risposta (tipico): 25 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤ 90% UR (60°C)

Disegno meccanico e immagini
Design meccanico compatto con spessore modulo ≈1,7 mm. Disegni meccanici e immagini dimensionali disponibili per riferimento all'integrazione e al montaggio.

Applicazioni
Indicata per terminali portatili, HMI industriali, dispositivi smart e sistemi embedded che richiedono un display verticale ad alta densità di pixel con interfaccia SPI + RGB.

Specifiche tecniche

• Modello: YX50092A
• Dimensione display: 5,0 pollici
• Risoluzione: 720 (RGB) × 1280
• Tipo LCD: TFT-LCD, trasmissivo
• Area attiva: 62,1 × 110,4 mm
• Dimensioni esterne: 64,8 × 118,63 × 1,7 mm
• Pixel Pitch: 0,0945 × 0,0945 mm
• Interfaccia: SPI 3 fili + RGB 24 bit
• Direzione di visuale: All-O’Clock / IPS, 80° (tutte le direzioni)
• Contrasto: 800 : 1 (tipico)
• Gamut colore: 60% (tipico)
• Luminanza: 450 cd/m² (tipico)
• Uniformità di luminanza: 80% (tipico)
• Tempo di risposta: 25 ms (tipico)
• Temp. operativa: -20°C ~ +70°C
• Temp. stoccaggio: -30°C ~ +80°C
• Umidità: ≤ 90% UR (60°C)
• Spessore del modulo: ~1,7 mm
