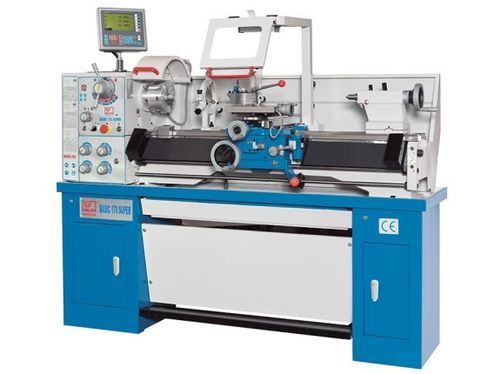

Tornio convenzionale Basic 170 Super

orizzontale2 assiCamlock D1-4

Panoramica
Il Basic 170 Super è un tornio convenzionale per metalli progettato per la produzione di pezzi singoli, riparazioni e attività di formazione. Un'ampia gamma di accessori opzionali consente la configurazione per diverse esigenze di officina.

Punti salienti

• Ingombro ridotto per officine con spazio limitato
• Dotazione di serie completa per molteplici operazioni di tornitura
• Indicatore di posizione a 3 assi con scale lineari

Area di lavoro
Distanza tra i centri: 1000 mm
Diametro di tornitura sul bancale: 330 mm
Diametro di tornitura sul carrello: 198 mm

Corse
Corsa asse X: 170 mm
Corsa asse Z1: 95 mm
Escursione slitta superiore: ±360°

Mandrino
Intervallo di velocità mandrino: 70 - 2000 giri/min
Foro mandrino: 38 mm
Attacco mandrino: Camlock D1-4
Cono mandrino: MT5

Avanzamenti
Avanzamento asse X: 0,014 - 0,38 mm/giro
Avanzamento asse Z: 0,052 - 1,392 mm/giro

Filettatura
Filetti metrici: 0,4 - 7 mm (26 passi)
Filetti Whitworth: 4 - 56 TPI (34 passi)

Contropunta
Diametro cannello contropunta: 33 mm
Cono contropunta: MT3
Corsa cannello: 100 mm
Regolazione trasversale: ±10 mm

Potenza
Potenza motore principale: 1,5 kW

Dimensioni e peso
Dimensioni complessive (L×P×H): 1,83 m × 0,68 m × 1,32 m
Peso: 520 kg

Dettagli prodotto / caratteristiche aggiuntive

• Ingranaggi della testata temprati e rettificati
• Velocità massima del mandrino 2000 giri/min
• Cuscinetto mandrino regolabile
• Bancale in ghisa con guida doppia a V, temprata e rettificata
• Bloccaggio di sicurezza per impedire uso simultaneo vite madre e barra di avanzamento
• Trasmissione principale ed ingranaggi di avanzamento in bagno d'olio
• Grembiala a doppia parete con lubrificazione in bagno d'olio
• Tutte le guide regolabili

Controlli e software (opzionale)
Indicatore di posizione 3 assi X.Pos 3.2: risoluzione 0,005 mm; controllo mandrino ON/OFF; conversione pollici/mm; commutazione ABS/INC; visualizzazione raggio/diametro; somma Z1/Z2; tornitura conica; calcolo circonferenza fori; funzione velocità di taglio costante.

Equipaggiamento standard (punti chiave)

• Indicatore di posizione 3 assi X.Pos 3.2 (scale ottiche, risoluzione 5 µm)
• Opzioni porta-utensili a cambio rapido e vari portautensili
• Mandrini 3 e 4 ganasce, piatti e set di ganasce
• Finecorsa micrometrico per ripetibilità
• Mandrini di supporto fissi e mobili (lunette)
• Calibro per filettature per ripresa filetti
• Paraschizzi mandrino con blocco, schermatura porta-utensili, freno a pedale, luce di lavoro, vasca trucioli, cassetta attrezzi, manuale

Specifiche tecniche

• Modello: Basic 170 Super
• Categoria: Tornio metalli / Tornio convenzionale da banco
• Distanza tra i centri: 1000 mm
• Diametro tornibile sul bancale: 330 mm
• Diametro tornibile sul carrello: 198 mm
• Corsa asse X: 170 mm
• Corsa asse Z1: 95 mm
• Orientabilità slitta superiore: ±360°
• Intervallo velocità mandrino: 70 - 2000 giri/min
• Foro mandrino: 38 mm
• Attacco mandrino: Camlock D1-4
• Cono mandrino: MT5
• Avanzamenti X / Z: 0,014–0,38 mm/giro (X); 0,052–1,392 mm/giro (Z)
• Filettatura metr. 0,4–7 mm (26 passi)
• Filettatura Whitworth: 4–56 TPI (34 passi)
• Contropunta: Ø cannello 33 mm; corsa 100 mm; regolazione ±10 mm
• Potenza motore principale: 1,5 kW
• Dimensioni (L×P×H): 1,83 m × 0,68 m × 1,32 m
• Peso: 520 kg
