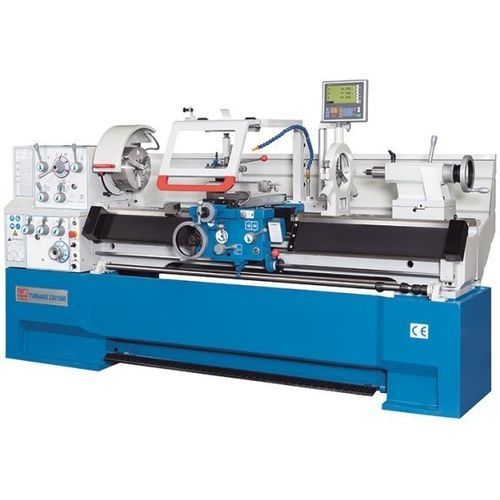

Tornio convenzionale Turnado 230/2000

orizzontale3 assiCamlock D1-6

Panoramica prodotto
Il Turnado 230/2000 è un tornio convenzionale progettato per operazioni di tornitura industriale versatili. Unisce un bancale monopezzo in ghisa a un ampio campo di lavoro e a un indicatore di posizione a 3 assi per assicurare lavorazioni precise e ripetibili. La dotazione di serie copre le esigenze di officina per ridurre i tempi di avvio in produzione in serie e officina.

Caratteristiche principali

• Bancale monopezzo in ghisa per rigidità a lungo termine
• Altezza punte 230 mm e lunghezza lavorabile 2.000 mm
• Diametro tornibile sopra il bancale 460 mm, sopra il carro 274 mm
• Indicatore di posizione 3 assi (risoluzione 0,005 mm)
• Dotazione standard completa: mandrini, lunette, sistema portautensile a cambio rapido

Progettazione e costruzione
Il bancale rigato in ghisa garantisce una base stabile e attenua le vibrazioni. Le guide prismatiche sono temprate e rettificate per una precisione durevole. Un ponte removibile consente la lavorazione di pezzi corti di grande diametro.

Testa mandrino e mandrino
Il gruppo di trasmissione multistadio fornisce elevata coppia su una ampia gamma di velocità mandrino. Ingranaggi e alberi funzionano in bagno d'olio, sono temprati e rettificati. L'alloggiamento mandrino è progettato per rigidità e precarico. Fornitura standard: mandrino autocentrante a 3 griffe Ø250 mm con griffe reversibili dure, mandrino indipendente 4 griffe e piastra di bloccaggio Ø350 mm.

Carrello (supporto / delantal)
Il carrello è extra largo per assorbire elevate forze di taglio. Le leve di comando degli avanzamenti e la madrevite del delantal sono dotate di interblocco di sicurezza. L'albero di riferimento ha quattro camme regolabili per l'arresto automatico dell'avanzamento longitudinale semplificando le lavorazioni ripetitive. Finecorsa micrometrico per limiti di corsa precisi. Lubrificazione centralizzata delle guide per facilitare la manutenzione.

Contropunta
Il cannotto offre corsa lunga (120 mm) con scala leggibile e regolazione laterale per tornitura conica. Il cannotto accetta il cono standard 4 MT, idoneo per foratura, alesatura e centratura.

Comandi e indicatore di posizione
Il pannello comandi posizionato sulla testa è ergonomico e facilita l'apprendimento dell'operatore. L'indicatore 3 assi integra modalità ABS/INC, commutazione raggio/diametro, controllo mandrino e funzioni per tornitura conica e calcolo della velocità di taglio costante, riducendo tempi di set-up e scarti.

Accessori e dotazione di serie

• Indicatore di posizione 3 assi (risoluzione 0,005 mm)
• Sistema portautensili a cambio rapido e portautensili multipli
• Mandrino 3 griffe Ø250 mm autocentrante con griffe reversibili dure
• Mandrino indipendente 4 griffe Ø300 mm e piastra Ø350 mm
• Lunetta fissa e lunetta trainante per pezzi lunghi
• Sistema di refrigerazione e luce di lavoro LED integrata
• Finecorsa longitudinale micrometrico, calibro filetti e supporto per filettature interrotte
• Piede freno, schermi anti-schizzo, set di utensili e manuale operativo

Manutenzione / assistenza
Punti di lubrificazione centralizzati e componenti di trasmissione in bagno d'olio riducono i tempi di manutenzione. Ingranaggi e alberi temprati e rettificati assicurano lunga durata; lubrificazione regolare e controlli programmati aumentano la disponibilità della macchina.

Specifiche tecniche

• Modello: Turnado 230/2000
• Tipo: Tornio convenzionale
• Lunghezza pezzo (max): 2.000 mm
• Altezza punte: 230 mm
• Diametro tornitura sopra bancale: 460 mm
• Diametro tornitura sopra carro: 274 mm
• Diametro sopra ponte: 690 mm
• Lunghezza ponte: 155 mm
• Larghezza bancale: 300 mm
• Indicatore di posizione: 3 assi, risoluzione 0,005 mm
• Corsa asse X: 285 mm
• Corsa asse Z1: 128 mm
• Inclinazione slitta superiore: ±52°
• Velocità mandrino: (12) 25 - 2.000 1/min
• Foro mandrino: 58 mm
• Attacco mandrino: Camlock D1-6
• Cono mandrino: 6 MT
• Avanzamento asse X: 0,014 - 0,784 mm/giro
• Avanzamento asse Z: 0,031 - 1,7 mm/giro
• Filettature metriche: 0,1 - 14 mm
• Filettature diametrali (DP): (50) 4 - 112 DP
• Filettature modulo: 0,1 - 7 mm
• Filettature Whitworth: (60) 2 - 112 TPI
• Diametro cannotto contropunta: 60 mm
• Cono contropunta: 4 MT
• Corsa cannotto: 120 mm
• Spostamento contropunta: ±13 mm
• Potenza motore principale: 5,5 kW
• Dimensioni (L x P x H): 3,25 m x 1,08 m x 1,34 m
• Peso: 2.100 kg
