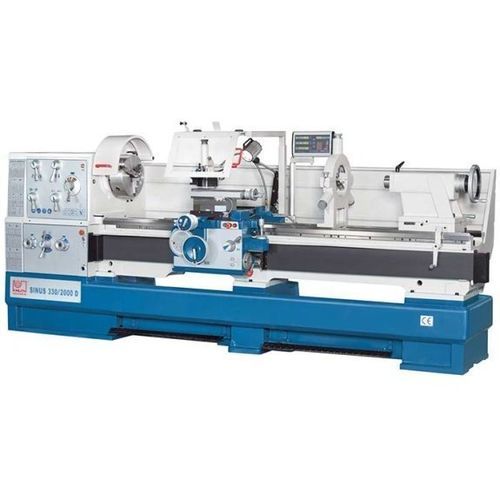

Tornio convenzionale Sinus 330/2000 D

orizzontaleuniversaleD1-8

Descrizione
La serie Sinus D è la più ampia nel segmento dei torni universali. Basata su un bancale monoblocco in ghisa, utilizza una frizione multidisco manuale tra motore e mandrino. Funzioni integrate come ponte rimovibile, traslazione rapida e dispositivo per tornitura conica consentono la lavorazione di pezzi lunghi e flange di grandi dimensioni.

Punti salienti

• Bancale monopezzo in ghisa per elevata rigidità
• Testa mandrino massiccia con grandi cuscinetti e foro mandrino Ø 105 mm
• Avanzamento rapido su due assi per posizionamento veloce
• Accessorio per tornitura conica per coni interni ed esterni
• Sistemi di protezione e sicurezza integrati

Area utile di lavoro
Lunghezza pezzo (max.): 2.000 mm
Ø tornitura su bancale: 660 mm
Ø tornitura su carro: 440 mm
Ø senza ponte: 900 mm
Lunghezza ponte: 320 mm
Larghezza bancale: 400 mm

Corsa
Corsa asse X: 368 mm
Corsa asse Z1: 230 mm
Oscillazione slitta superiore: 45°

Mandrino
Velocità mandrino: 25 1/min - 1.600 1/min
Foro mandrino: 105 mm
Attacco mandrino: D1-8
Cono mandrino: ø 113 mm / 1:20

Avanzamenti rapidi
Avanzamento rapido X: 2.000 mm/min
Avanzamento rapido Z: 4.000 mm/min

Avanzamenti
Avanzamento X: 0,022 mm/giro - 0,74 mm/giro
Avanzamento Z: 0,044 mm/giro - 1,48 mm/giro

Filettatura
Filettatura metrica: 0,45 mm - 120 mm
Filettatura diametrale: 0,88 DP - 160 DP
Filettatura modulare: 0,25 mm - 60 mm
Filettatura Whitworth: (54) 7/16 - 80 TPI

Contropunta
Diametro cannotto: 90 mm
Cono cannotto: 5 MT
Corsa cannotto: 235 mm
Traslazione laterale: ± 12,5 mm

Potenza azionamento
Potenza motore principale: 7,5 kW

Dimensioni e peso
Dimensioni (L x W x H): 3,71 m x 1,23 m x 1,6 m
Peso: 2.900 kg

Bancale

• Massima stabilità: bancale monoblocco in ghisa per attenuare vibrazioni
• Precisione durevole: guide temprate a induzione e rettificate (≥ HB 400)

Testa mandrino e cambio avanzamenti

• Progetto che garantisce precisione sotto carico e funzionamento regolare
• Foro mandrino 105 mm per alberi e tubi
• Frizione meccanica multidisco per avviamento controllato del mandrino

Carrello

• Lunetta mobile in avanzamento rapido longitudinale e trasversale per ridurre i tempi non produttivi
• Protezione integrata contro sovraccarichi per la barra di avanzamento e il filetto di avanzamento
• Copertura della vite madre per ridurre usura da trucioli

Contropunta

• Cannotto con scala robusta e facilmente leggibile
• Lunga corsa per foratura e centratura complesse
• Regolazione laterale per lavorazioni coniche tra punte

Dotazione e accessori (standard)

• Sistema di lubrificazione centralizzato sul carrello per tutte le guide
• Dispositivo per tornitura conica (standard) per coni lunghi con avanzamento longitudinale automatico
• Rapido cambio tra tornitura cilindrica e conica senza regolare slitta superiore o contropunta
• Pedale del freno, pannello paraspruzzi posteriore e illuminazione LED integrata
• Torretta porta-utensili a cambio rapido multifunzione con cassetto
• Lunetta fissa e lunetta mobile incluse
• Indicatori di posizione di ultima generazione
• Sistema di raffreddamento e attrezzi di servizio inclusi

Caractéristiques / spécifications techniques

• Modello: Sinus 330/2000 D
• Categoria: Tornio motore (convenzionale)
• Lunghezza pezzo (max.): 2.000 mm
• Ø tornitura su bancale: 660 mm
• Foro mandrino: 105 mm
• Attacco mandrino: D1-8
• Velocità mandrino: 25 - 1.600 1/min
• Potenza motore principale: 7,5 kW
• Avanzamenti rapidi: X 2.000 mm/min, Z 4.000 mm/min
• Avanzamenti: X 0,022–0,74 mm/giro, Z 0,044–1,48 mm/giro
• Filettature: metrica 0,45–120 mm; diametrale 0,88–160 DP; modulo 0,25–60 mm; Whitworth 7/16–80 TPI
• Contropunta: Ø cannotto 90 mm, corsa 235 mm, traslazione ±12,5 mm
• Dimensioni: 3,71 m x 1,23 m x 1,6 m
• Peso: 2.900 kg
